TI德州仪器 MAX7306 产品介绍

2026-04-14 0次

说明

1.4V至5.5V I/O逻辑转换端口电源(V_LA)
1.62V至3.6V电源电压
四路独立的可配置GPIO端口
- P1 = 漏极开路I/O
- P2、P3和P4 = 推挽式或漏极开路I/O
独立的33级PWM亮度控制
输出端具有15级闪烁控制
1kHz PWM周期提供无闪烁的LED亮度控制
25mA (最大值)端口输出吸收电流(接地电流最大值100mA)
输入过压保护达5.5V (V_LA)
带有可选中断输出的瞬变检测
可选的输入去抖
/RST输入清除串口、可恢复上电默认状态以及同步闪烁时序
振荡器输入和输出使能级联的多个器件
0.75µA (典型值)低待机电流

特性

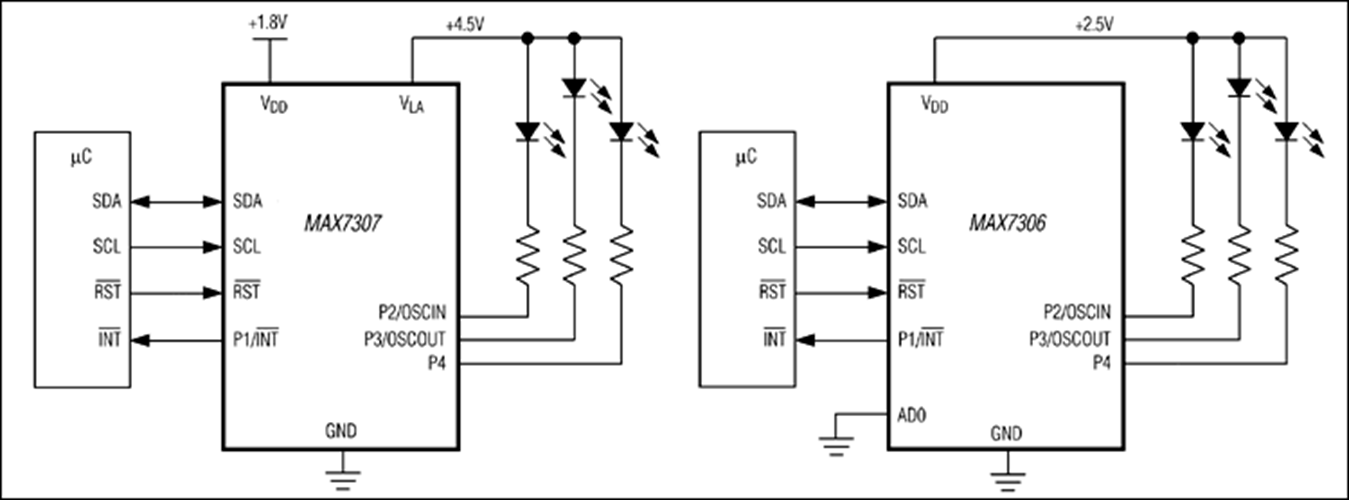

MAX7306/MAX7307为I²C/SMBus™兼容的串口外设，具有四路电平转换I/O，采用1.62V至3.6V电源工作。MAX7307具有端口电源(V_LA)，允许I/O端口采用独立的1.4V至5.5V电源进行电平转换。MAX7306具有地址选择输入(AD0)，允许最多四种唯一从机地址。

MAX7306/MAX7307端口P2、P3和P4可配置为输入、推挽式输出以及漏极开路输出。端口P1可配置为通用输入、漏极开路输出或/INT漏极开路输出。端口P2和P3可分别配置为OSCIN和OSCOUT。MAX7306/MAX7307内置振荡器，可用于PWM、闪烁以及按键去抖或者级联多片MAX7306/MAX7307。外部时钟可用来设置特定的PWM和闪烁时序。/RST输入可异步清除2线接口并终止和MAX7306/MAX7307有关的总线锁死。

所有配置为输出的端口具有33级PWM，允许任意一路输出设置为从完全关断、1/32至31/32占空比到完全导通。所有输出端口还具有LED闪烁控制功能，允许的闪烁周期为：1/8秒、1/4秒、1/2秒、1秒、2秒、4秒或8秒。在此周期内任何端口均能以1/16至15/16的占空比闪烁。

MAX7306/MAX7307额定工作于-40°C至+125°C温度范围，提供10引脚µDFN (2mm x 2mm)封装或10引脚µMAX®封装。
