说明

特性

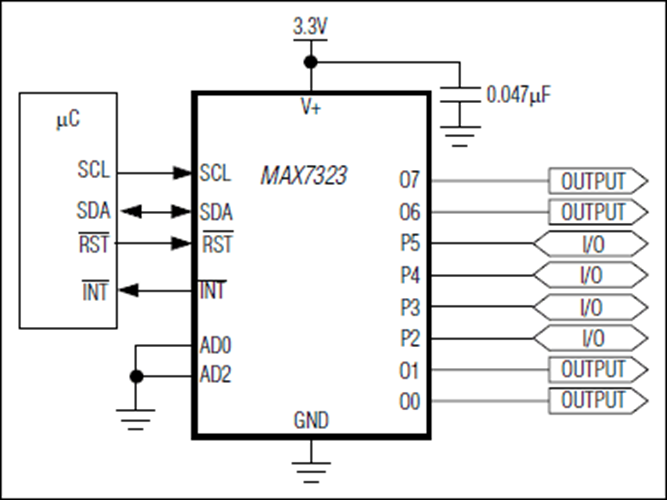

MAX7323 2线串行接口外设具有八路I/O端口。其中四路端口为推挽输出，其余四路为漏极开路I/O端口。端口具有+6V过压保护，且与供电电压无关。

四路配置为输入的I/O端口连续监视状态变化(瞬态检测)。漏极开路/INT输出指示状态变化。器件锁存中断时，器件可以检测瞬态变化。当随后通过串口访问MAX7323时，任何没有被处理的中断将被清除。

四路推挽和四路开漏输出额定吸入20mA的电流，可用于驱动LED。

/RST输入对串口清零，终止与MAX7323的任何I²C通信。

MAX7323使用带有四电平逻辑的两个地址输入，支持16个I²C从地址。从地址还可决定I/O端口的上电逻辑状态，并能够以2端口为一组，使能或者禁止内部40kΩ上拉。

MAX7323是引脚兼容端口扩展器系列器件之一，可选择输入端口、开漏I/O端口和推挽输出端口(参见完整数据资料中的表1)。

MAX7323采用16引脚QSOP和16引脚TQFN封装，规定工作在-40°C至+125°C汽车级温度范围。

应用

• 蜂窝电话
• 笔记本电脑
• RAID
• SAN/NAS
• 服务器
