TI德州仪器 MAX6969 产品介绍

2026-04-14 0次

说明

25Mb工业标准、4线、5V串行接口
3V至5.5V逻辑电源
16个恒流LED驱动输出额定电压至5.5V
每通道输出高达55mA的连续电流
通过单个电阻设置输出电流
各输出间3%的电流匹配
各IC间6%的电流匹配
高散热能力的24引脚封装
-40°C至+125°C的温度范围

特性

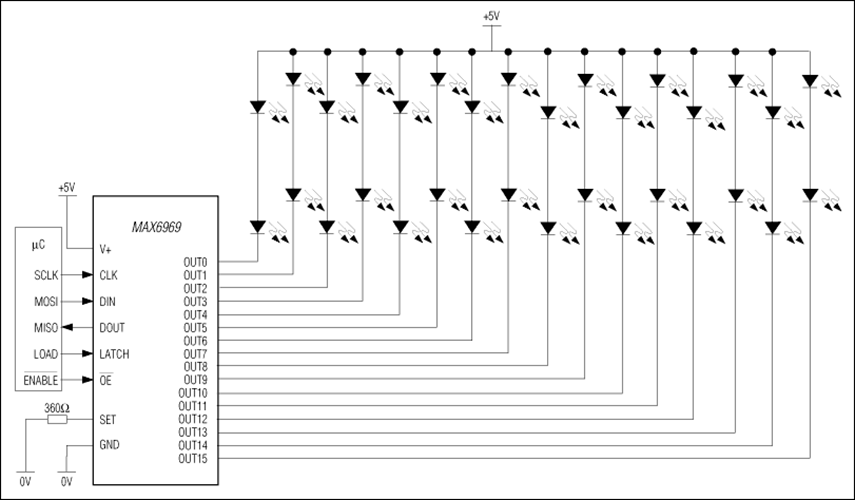

MAX6969是一款串行接口的LED驱动器，可提供16个开漏、恒定电流吸收、额定5.5V的LED驱动器输出。MAX6969采用3V至5.5V电源供电。MAX6969和LED电源能以任意顺序上电。所有恒流输出均采用一个外部电阻设置，每路高达55mA。采用25Mb、工业标准的4线串行接口对MAX6969进行控制。

MAX6969采用工业标准的移位寄存器加锁存器形式的串行接口。数据通过数据输入DIN和时钟输入CLK移入16位移位寄存器。16个时钟周期后，输入数据出现在输出端DOUT上，这样，可允许多个MAX6969级联。锁存使能输入LE将移位寄存器的16位数据装入16位输出锁存器，以设定各个LED的开关状态。输出使能/OE控制所有16路输出的开关状态，其快速响应特性适合作为控制LED亮度的PWM输入。

对于需要LED失效检测的应用，请参考MAX6984*，该器件可自动检测开路LED。

对需要看门狗定时器的安全相关应用，请参考MAX6979，该器件的失效保护功能在串行接口停止工作超过1s后关闭输出。

MAX6969所属的"移位寄存器 + 锁存"型LED驱动器系列共包含12个成员。其中包括8端口和16端口两种类型，具有5.5V或36V额定LED输出，部分型号具有LED开路检测和看门狗功能。所有型号均由3V至5.5V电源供电，能够在-40°C至+125°C工作温度范围内保证性能。
