说明

特性

MAX6979串行接口LED驱动器可提供16个开漏、恒流吸收、额定5.5V LED驱动器输出。MAX6979采用3V至5.5V电源供电。MAX6979和LED电源能以任意顺序上电。所有恒流输出均用一个外部电阻编程，每路电流最大55mA。MAX6979采用25Mb、工业标准、4线串行接口进行控制。

MAX6979包含LED开路自动检测电路。故障状态在LE置高时装入串口移位寄存器，在下一个数据移入时，由DOUT移出。

MAX6979的失效保护功能适用于安全应用，如果串口失效，它将关闭输出。如果串口停止工作超过1s，输出锁存器自动清零。将所有连在输出上的LED关断。移位寄存器数据不受影响。输出锁存器在数据更新前保持输出关断。如果只是暂时中断传输，则可自动恢复。使用MAX6979的看门狗功能无需对软件做任何修改。

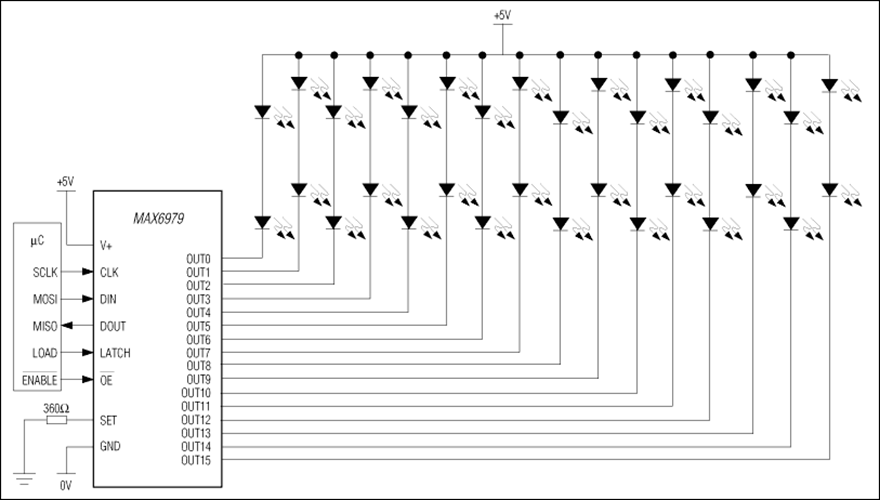

MAX6979采用工业标准的移位寄存器加锁存器控制串口。数据通过数据输入DIN和时钟输入CLK移入驱动器的16位移位寄存器。16个时钟周期后，输入数据出现在输出DOUT，此工作模式可实现多个MAX6979级联。锁存使能输入LE将移位寄存器的16位数据装入16位输出锁存器，以决定LED的开关状态。输出使能输入/OE控制所有16个输出开关，其快速响应特性适合作为控制LED亮度的PWM输入。

MAX6979系列移位寄存器加锁存器形式的LED驱动器共有12个型号。该系列包括8端口和16端口两种类型，具有5.5V或36V额定LED输出，部分型号具有LED开路检测和看门狗功能。所有型号均由3V至5.5V电源供电，工作在-40°C至+125°C温度范围。

应用

• 建筑照明
• 游戏功能
• Marquee显示器
• 流程指示牌
• 交通灯
• 信息牌
