TI德州仪器 MAX6964 产品介绍

2026-04-14 0次

说明

400kbps，2线串行接口，耐压5.5V
2V至3.6V工作
总共8位PWM LED强度控制
- 全局16级亮度控制
- 另加单独的16级亮度控制
两相LED闪烁
高端口输出电流，每个端口50mA (最大)
/RST输入清除串行接口，恢复上电缺省状态
支持热插入
输出为7V额定电压的漏极开路结构
低待机电流(1.2µA，典型值), 3.3µA，最大值)
小巧的4mm x 4mm x 0.8mm薄型QFN封装
-40°C至+125°C温度范围

特性

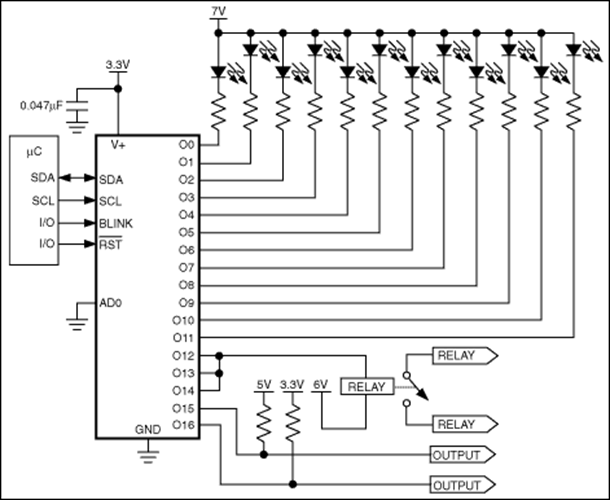

MAX6964是一种I²C兼容串行接口的外设电路，可以为微控制器提供17个输出端口。各路输出都采用吸收电流的漏极开路结构，允许工作于50mA/7V条件下。输出可驱动LED，或者通过外部电阻上拉(最高上拉至7V)提供逻辑输出。

MAX6964内部还集成了一个8位PWM电流控制电路。其中4位为全局控制，应用于所有LED输出，用于电流的粗调，从完全关断到完全开通共14个亮度级。另外，每路输出还具有独立的4位控制位，可将全局电流设置进一步细分为16级。作为另外一种选择，电流控制也可配置为单一的8位控制方式，可一次设置所有的输出。

每路输出具有单独的闪烁定时，包含两个闪烁阶段。LED可被单独设定为在任何一个闪烁阶段点亮或关闭，或者忽略闪烁控制。闪烁周期由加在BLINK上的外部时钟(最高1kHz)或者寄存器控制。BLINK输入也可用作一个逻辑输入，控制LED的点亮或关闭，或者用作通用输入(GPI)。MAX6964支持热插入。断电(V+ = 0V)时，SDA、SCL、/RST、BLINK和从机地址输入ADO保持高阻状态，可以承受6V电压；输出端口保持高阻状态，可以承受8V电压。

MAX6964通过2线I²C串行接口控制，可以配置成四个I²C地址之一。
