说明

特性

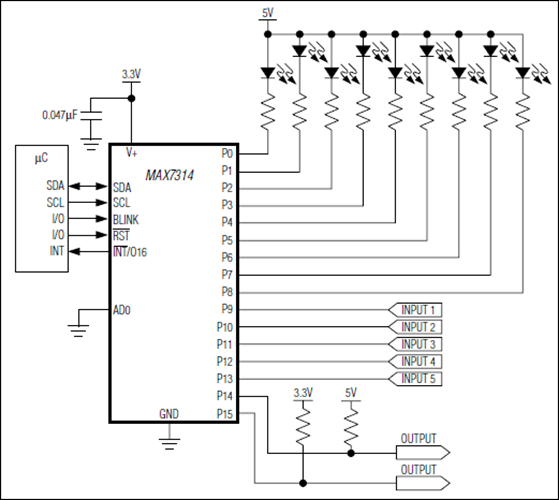

MAX7314是一种I²C兼容串行接口的外设电路，可以为微处理器提供16个I/O端口加一个单输出端口和一个单输入端口。每个I/O口都可单独配置为开漏输出(工作电压允许到5.5V，吸收电流达50mA)，或具有跳变检测的逻辑输入。仅输出端口可被指定为过渡检测的中断输出端口。输出可驱动LED，或者通过外部电阻上拉(最高上拉至5.5V)提供逻辑输出。

所有17个输出口还内置有8位PWM电流控制电路。其中4位为全局控制，应用于所有LED输出，用于电流的粗调，从完全关断到完全开通共14个亮度级。另外，每路输出还具有独立的4位控制位，可将全局电流设置进一步细分为16级。作为另外一种选择，电流控制也可配置为单一的8位控制方式，可一次设置所有的输出。

每路输出具有单独的闪烁定时，包含两个闪烁阶段。LED可被单独设定为在任何一个闪烁阶段点亮或关闭，或者忽略闪烁控制。闪烁周期由加在BLINK上的外部时钟(最高1kHz)或者寄存器控制。BLINK输入也可用作一个逻辑输入，控制LED的点亮或关闭，或者用作通用输入(GPI)。

MAX7314支持热插入，断电时(V+ = 0V)，所有端口引脚，/INT输出、SDA、SCL、/RST、BLINK和从机地址输入AD0保持高阻，可承受6V电压。MAX7314可通过2线I²C串行接口控制，使用4电平逻辑从一个选择引脚获取四个I²C地址。

应用

• 键盘背光
• LCD背光
• LED状态指示
• 继电器驱动器
• RGB LED驱动器
• 系统I/O端口
