TI德州仪器 MAX1491 产品介绍

2026-04-14 0次

说明

高分辨率
- MAX1495：4.5位(±19,999计数)
- MAX1493：4.5位(±19,999计数)
- MAX1491：3.5位(±1999计数)
Σ-Δ ADC结构
- 无需积分电容
- 无需自稳零电容
- >100dB的50Hz和60Hz抑制
工作在2.7V至5.25V的单电源下
±200mV或±2V的可选输入范围
可选电压基准：内部2.048V或外接
内部高精度振荡器无需外部元件
自动偏移校准
低功耗：最大工作电流980µA
小巧的32引脚7mm x 7mm TQFP封装(4.5位)，28引脚SSOP封装(3.5位)，以及28引脚DIP封装(3.5位)
动态LCD驱动器
可提供评估板(请定购MAX1494EVKIT)

特性

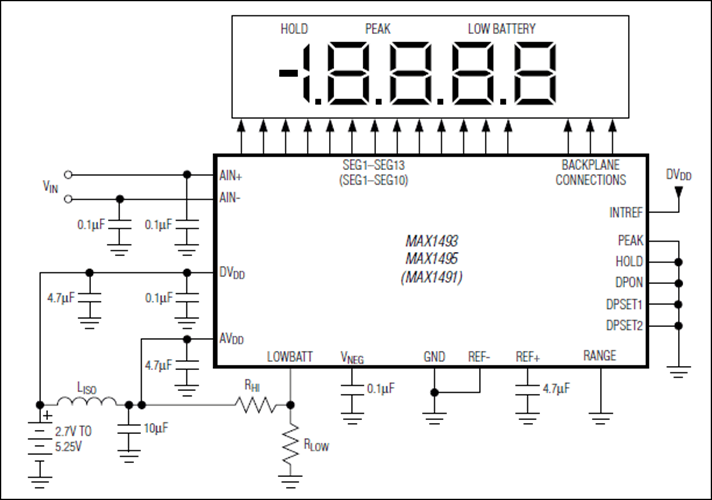

MAX1491/MAX1493/MAX1495低功耗、3.5位和4.5位、模拟-数字转换器(ADC)和液晶显示驱动器(LCD)工作于2.7V至5.25V单电源。它们含有内部基准、高精度片上振荡器和一个动态LCD驱动器。为了在单电源下工作，内部电荷泵产生驱动集成输入缓冲器所需的负电源。ADC可被配置为±2V或±200mV的输入范围，并将转换结果输出到LCD上。MAX1491是3.5位(±1,999计数)器件，MAX1493/MAX1495是4.5位(±19,999计数)器件。

MAX1491/MAX1493/MAX1495不需要外部精密积分或自稳零电容、晶体振荡器、电荷泵或其他双斜率ADC (通用于面板表电路中)所要求的电路。这些器件还具有用于差分信号和基准输入的片上缓冲器，允许与高阻抗信号源直接接口。此外，MAX1491/MAX1493/MAX1495采用连续的内部偏移纠正，并对50Hz和60Hz工频干扰提供>100dB的抑制能力。MAX1493/MAX1495在上电时具有增强的偏移纠正。MAX1495还可在指令控制下执行增强型校准。其它功能还包括数据保持和峰值保持，以及用户可编程的低电池监视器。

MAX1493/MAX1495采用32引脚7mm x 7mm TQFP封装，MAX1491采用28引脚SSOP和28引脚DIP封装。该系列中的所有器件都工作于0°C至+70°C商业级温度范围。
