TI德州仪器 MAX6920 产品介绍
2026-04-14
0次
说明
- 5MHz工业标准4线串行接口
- 3V至5.5V逻辑电源范围
- 8V至76V栅极/阳极电源范围
- 推挽式CMOS高压输出
- 输出可连续源出40mA或灌入4mA电流
- 输出可源出75mA重复脉冲
- 输出可以并联，用于大电流驱动
- 任意输出均可用作栅极或阳极驱动器
- BLANK输入简化PWM量度控制
- 小尺寸20引脚SO封装
- -40°C至+125°C工作温度范围
特性

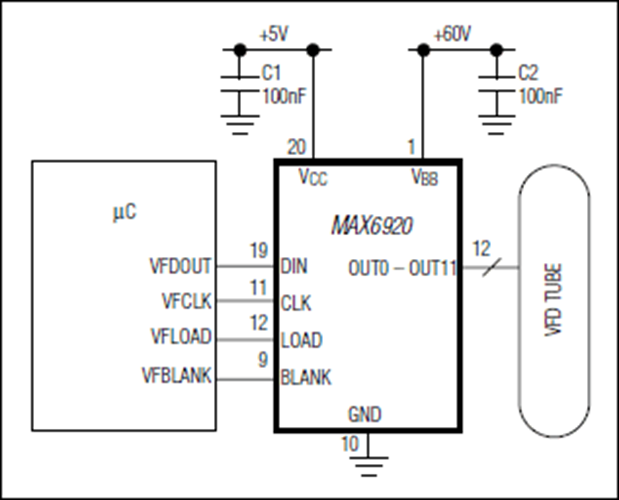

MAX6920是一款12输出、76V、真空荧光显示(VFD)管驱动器，能够将多个VFD管连接至VFD控制器(例如MAX6850-MAX6853)或微控制器。MAX6920同样适用于驱动静态VFD管或电信继电器。
数据通过工业标准4线串行接口(CLOCK、DATA、LOAD、BLANK)输入，兼容于工业标准的驱动器和Maxim的VFD控制器。
为便于显示控制，高电平有效的BLANK输入强制所有驱动输出为低电平，关闭显示器，并且自动将MAX6920置为关断模式。通过对BLANK输入脉宽调制信号可以调节显示亮度。
MAX6920具有一个串行接口数据输出引脚DOUT，允许任意数量的器件串联在同一串口上。
MAX6920采用20引脚SO封装。Maxim还提供20路(MAX6921/MAX6931)或32路(MAX6922和MAX6932)输出的VFD驱动器。
应用
- 航空电子
- 游戏机
- 工业称重
- 安全系统
- 电信
- 白色家电
