说明

特性

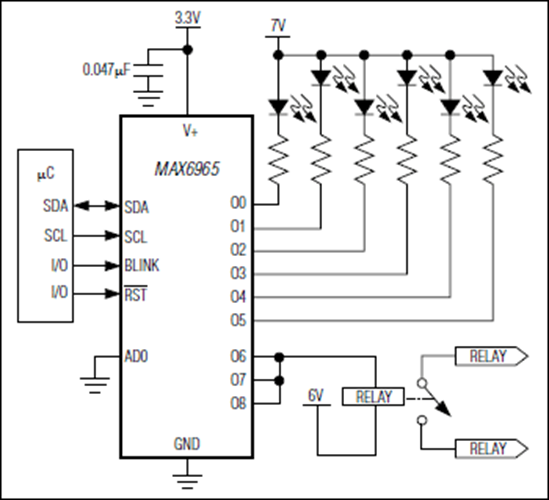

MAX6965是I²C兼容的串行接口外设，为微处理器提供9个附加的输出端口。每个端口均为漏极开路输出，7V时输出电流额定值为50mA。所有输出均可驱动LED或与外部上拉电阻配合提供高达7V的逻辑输出。

器件还集成了8位PWM电流控制，其中4位用于全局控制，对所有的LED输出提供电流粗调，从完全关闭到最亮状态，共有14个亮度级。此外，每个输出还具有各自的4位控制，可进一步将全局设置电流细分为16个等级。另外，电流控制也可配置成单独的8位控制，同时设置所有输出。

每个输出具有独立的闪烁定时，具有两相闪烁。每相闪烁LED可被设置为打开或关断，也可省略闪烁控制。闪烁周期由BLINK引脚的外部时钟(最高1kHz)或寄存器控制。BLINK输入还可用作逻辑控制打开或关闭LED，或作为一个通用输入(GPI)。

MAX6965支持热插入。断电(V+ = 0V)时，SDA、SCL、/RST、BLINK和从机地址输入AD0保持高阻状态，可以承受6V电压；输出端口保持高阻状态，可以承受8V电压。

MAX6965通过2线I²C串行接口控制，可以配置成四个I²C地址之一。

应用

• 键盘背光
• LCD背光
• LED状态指示
• RGB LED驱动器
