TI德州仪器 MAX7315 产品介绍

2026-04-14 0次

说明

400kbps、2线串行接口，5.5V容限
2V至3.6V工作
8位PWM LED亮度控制
- 全局16级亮度控制
- 独立的16级亮度控制
自动两相LED闪烁
50mA最大端口输出电流
输出额定5.5V，漏极开路
5.5V输入过压保护
瞬态检测具有中断输出
低待机电流(1.2µA典型值，3.3µA最大值)
小巧的3mm x 3mm、薄型QFN封装
-40°C至+125°C工作温度范围
所有端口均可配置为输入或输出

特性

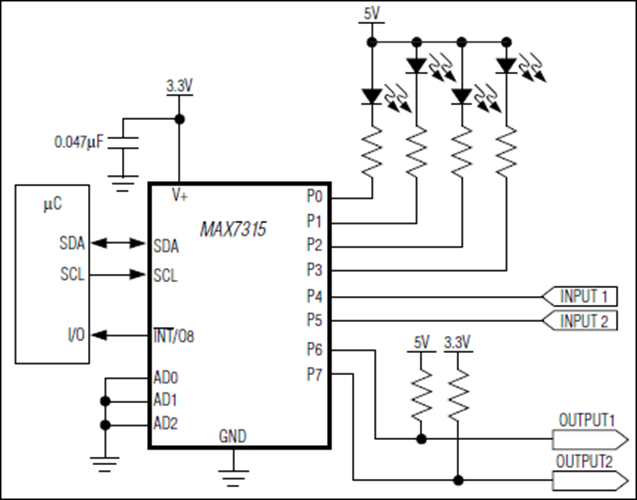

MAX7315是I²C/SMBus™兼容的串行接口外围设备，可为微处理器提供8个I/O端口。每个I/O端口可以单独配置为漏极开路输出，额定输出电流50mA/5.5V；也可以配置为具有瞬态检测的逻辑输入。第9个端口可用作瞬态检测中断或通用输出。输出端口可用于驱动LED或与外部上拉电阻配合提供高达5.5V的逻辑输出。

器件还集成了8位PWM电流控制，其中4位用于全局控制，对所有的LED输出提供电流粗调，从完全关闭到最亮状态，共有14个亮度级。此外，每个输出还具有各自的4位控制，可进一步将全局设置电流细分为16个等级。另外，电流控制也可配置成单独的8位控制，同时设置所有输出。

MAX7315的引脚和软件都与PCA9534、以及PCA9554(A)兼容。

每个输出具有独立的闪烁定时，具有两相闪烁。每相闪烁LED可被设置为打开或关断，也可省略闪烁控制。闪烁周期由寄存器控制。

MAX7315支持热插入，断电时(V+ = 0V)，所有端口引脚、/INT输出、SDA、SCL和从机地址输入AD0-2保持高阻，可承受6V电压。

MAX7315通过2线I²C/SMBus串行接口控制，可被配置为64个I²C地址中的任何一个。
