MAX7310

量产

2线接口、8位、输入/输出端口扩展器，带有复位

TI德州仪器 MAX7310 产品介绍

2026-04-14 0次

说明

400kHz 2线接口
2.3V至5.5V工作电压
低待机电流(典型1.7µA)
总线延时实现无锁定工作
56个从机ID地址
极性反转
八个I/O引脚在上电时默认为输入
I/O开漏输出容许5V电压
4mm x 4mm，0.8mm薄型QFN封装
-40°C至+125°C工作温度范围

特性

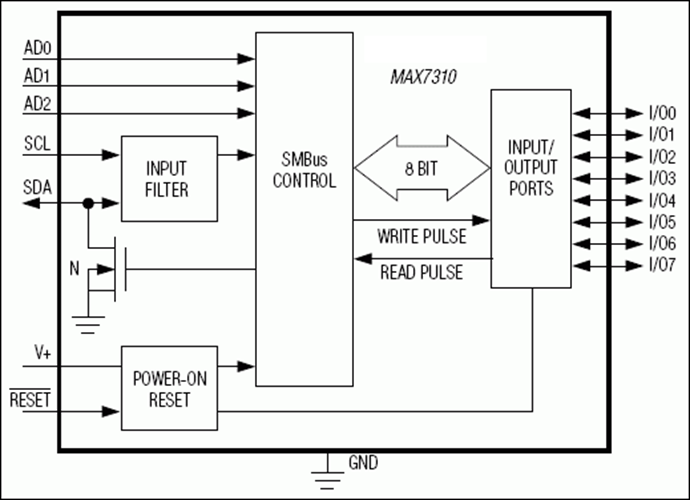

MAX7310为兼容于SMBus™和I²C的应用提供8位并行输入/输出端口扩展。MAX7310包含输入端口寄存器、输出端口寄存器、极性反转寄存器、配置寄存器、总线延时寄存器和一个SMBus/I²C兼容的串行接口。系统主控制器向高有效的极性反转寄存器写入适当的数据，可以将MAX7310的输入数据反向。通过总线延时寄存器，系统主控制器可以使能或禁止总线延时。

八个I/O端口中的任意一个均可配置为输入或输出。低有效的复位输入可将八个I/O都设定为输入。通过三个地址选择引脚可配置从机ID地址为56个中的一个。

MAX7310采用16引脚薄型QFN、TSSOP和QSOP封装，额定工作温度范围为-40°C至+125°C汽车级温度范围。
