TI德州仪器 MAX7311 产品介绍

2026-04-14 0次

说明

400kbps I²C兼容串行接口
2V至5.5V工作电压
I/O容许5V过压
支持热插入
16个I/O引脚上电时默认为输入
每个I/O口具有100kΩ上拉电阻
漏极开路中断输出(/INT)
总线延时实现无锁定工作
SCL/SDA输入噪声滤波器
64个从机ID地址
低待机电流(典型2.9µA)
极性反转
4mm x 4mm，0.8mm薄型QFN封装
-40°C至+125°C工作温度范围

特性

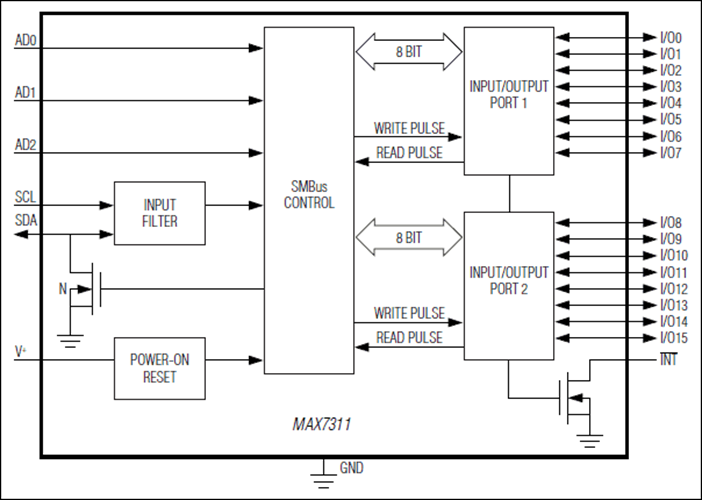

MAX7311 2线接口扩展器为兼容于SMBus™和I²C的应用提供16位并行输入/输出(I/O)端口扩展。MAX7311包含输入端口寄存器、输出端口寄存器、极性反转寄存器、配置寄存器、总线延时寄存器和一个SMBus/I²C兼容的串行接口。系统主控制器向高有效的极性反转寄存器写入适当的数据，可以将MAX7311的输入数据反向。通过总线延时寄存器，系统主控制器可以使能或禁止总线延时。

16个I/O端口中的任意一个均可配置为输入或输出。上电复位(POR)时16个I/O被初始化为输入。通过三个地址选择引脚可配置从机ID地址为64个中的一个。

MAX7311支持热插入，断电时(V+ = 0V)，所有端口引脚、/INT输出、SDA、SCL和从机地址输入AD0-2保持高阻，可承受6V电压。

MAX7311采用24引脚SO、SSOP、TSSOP和薄型QFN封装，额定工作于-40°C至+125°C汽车级温度范围。

对于要求不带上拉电阻I/O的应用，请参考MAX7312数据资料。
