TI德州仪器 MAX6959 产品介绍

2026-04-14 0次

说明

400kbps、2线串行接口
工作电压3V至5.5V
驱动4位以及4或8个分立的LED
驱动共阴极LED显示位
23mA恒流LED段驱动
16进制译码/非译码显示位选择
限斜率段电流驱动器降低了EMI
去抖多达8个开关，并支持多键同时按下(仅MAX6959)
去抖按键可扩展至12个(仅MAX6959)
20µA低功耗关断模式(数据保持)
汽车级温度范围(-40°C至+125°C)
紧凑型、16引脚PDIP和QSOP封装

特性

MAX6958/MAX6959是紧凑型的复用共阴极显示驱动器，通过SMBus™和I²C兼容的2线串行接口将微处理器接口至7段LED数码管或分立的LED。2线串行接口采用固定的0.8V/2.1V逻辑门限，可在显示驱动器使用5V电源时保持与2.5V和3.3V系统的兼容性。

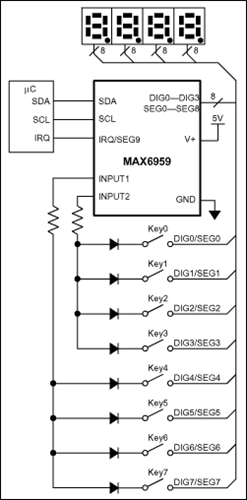

MAX6958/MAX6959可驱动多达4位带小数点的7段数码管，以及4个分立的LED，或者4位7段数码管和8个分立的LED (当小数点位不使用时)，或多达36个分立的LED。MAX6959还包括两个输入端口，其中的1个或全部可被配置为按键开关输入，自动扫描和去抖8个矩阵开关。按键开关的状态可通过查询内部状态寄存器或将MAX6959配置为中断输出。

其他特性包括7段显示使用的16进制字模、复用扫描电路、阳极和阴极驱动器、以及用于存储每位显示的静态RAM。每个显示位的峰值段电流被内部设定为23mA。显示亮度由内部64级数字亮度控制电路调节。MAX6958/MAX6959具有低功耗的关断模式、一个扫描限制寄存器，允许用户选择1至4个显示位、以及一个强制所有LED点亮的测试模式。LED驱动器为限斜率输出，以降低EMI。

MAX6958/MAX6959采用16引脚PDIP和QSOP封装。完全满足整个-40°C至+125°C汽车级温度范围。
