TI德州仪器 MAX6954 产品介绍

2026-04-14 0次

说明

高速、26MHz、SPI/QSPI/MICROWIRE™兼容的串行接口
工作电压2.7V至5.5V
可控制多达16位7段、8位14段、8位16段、128个分立的LED，或各种类型的组合
驱动共阴极单色和双色LED显示器
内置14段和16段104个ASCII字符的字模以及7段显示使用的16进制字模
各段独立的自动闪烁控制
10µA (典型值)低功耗关断模式(数据保持)
16级各位独立的数字亮度控制
上电期间显示消隐
限斜率段电流驱动器降低EMI
5个GPIO端口引脚可配置为按键开关输入，具有自动扫描和去抖多达32个按键开关，且支持多键同时按下
按键输入去抖后输出IRQ
36引脚SSOP和40引脚DIP封装和TQFN封装
工作于标准的汽车级温度范围

特性

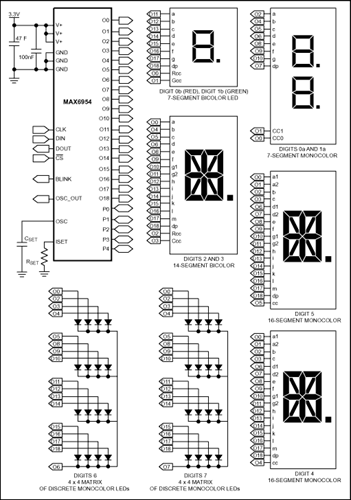

MAX6954是紧凑型显示驱动器，通过SPI™或QSPI™兼容的4线串行接口将微处理器接口至7、14和16段LED显示器。串行接口支持多片MAX6954的级联。MAX6954可驱动多达16位7段、8位14段、8位16段、或128个分立的LED，且电源电压可低至2.7V。器件还包括5条I/O扩展线(或GPIO)，部分或全部可配置为按键开关输入，自动扫描和去抖多达32个矩阵开关。

器件内部包含全部14段和16段104个ASCII字符的字模、7段显示使用的16进制字模、多工扫描电路、阳极和阴极驱动器、以及用于存储各位显示的静态RAM。显示位的最大段电流可用单个外部电阻设定。各位的显示亮度可用内部的16级数字亮度控制电路独立调节。MAX6954还包含低功耗关断模式、限制扫描位寄存器(允许用户选择1至16位用于显示)、段闪烁控制(如果需要，可通过驱动器实现同步)、以及强制所有LED点亮的测试模式。LED驱动器具有限斜率输出，以降低EMI。

关于2线接口的型号，请参见MAX6955数据资料。提供MAX6955的评估板。
