说明

特性

AD8614(单路)和AD8644(四路)均为单电源、5.5 MHz带宽、轨到轨放大器，并针对LCD监视器应用进行了优化。

这些器件都采用ADI公司的高压超快速互补双极性(HV-XFCB)工艺制造。此项专有工艺含有槽隔离晶体管，用来降低内部寄生电容，从而可改善增益带宽、相位余量和容性负载驱动。每个放大器的电源电流较低，仅800 µA(典型值)，这对便携式或高密度集成设计至关重要。此外，与标准视频放大器相比，轨到轨输出摆幅能够提供更大的动态范围和控制能力。

这些产品均采用5 V至18 V电源供电。70 mA输出驱动电流、高压摆率和高容性驱动能力结合的独特优势，使AD8614/AD8644成为LCD应用的理想之选。

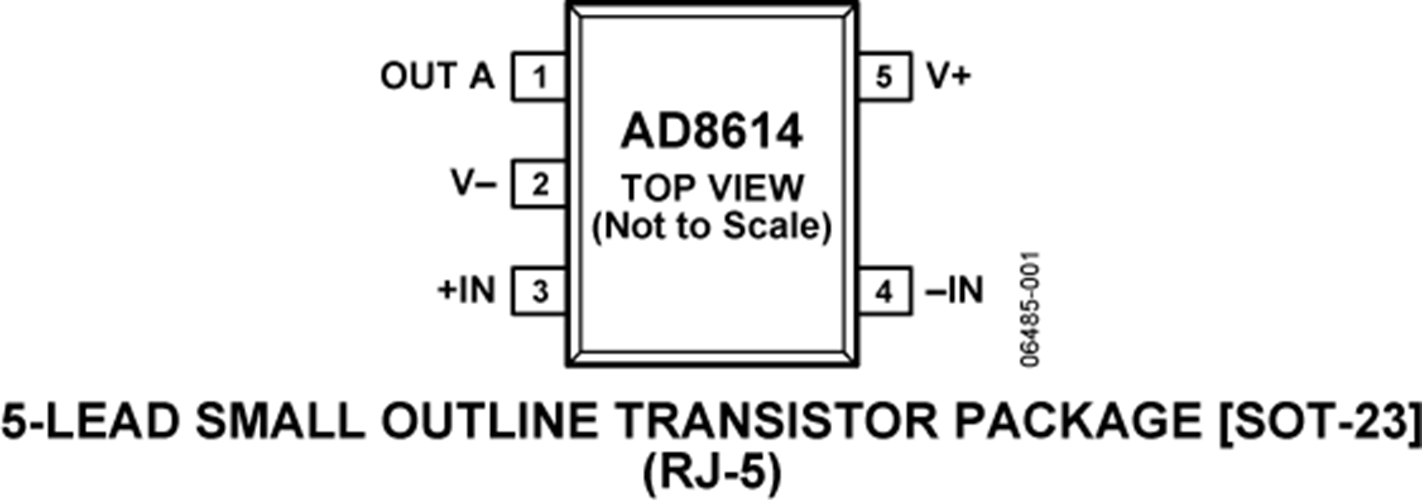

AD8614和AD8644的额定温度范围为–20° C至+85° C，提供5引脚SOT-23、14引脚TSSOP和14引脚SOIC表面贴装三种封装，且采用卷带和卷盘形式。

应用

数据手册，Rev. B，9/07
