TI德州仪器 MAX7221 产品介绍
2026-04-14
0次
说明
- 10MHz串行接口
- 独立的LED段控制
- 译码/非译码位选择
- 150µA低功耗关断(数据保持)
- 数字和模拟亮度控制
- 上电时处于全灭状态
- 驱动共阴极LED显示器
- 段驱动器的摆率限制功能有助于降低EMI (MAX7221)
- SPI、QSPI、MICROWIRE串行接口(MAX7221)
- 24引脚DIP和SO封装
特性

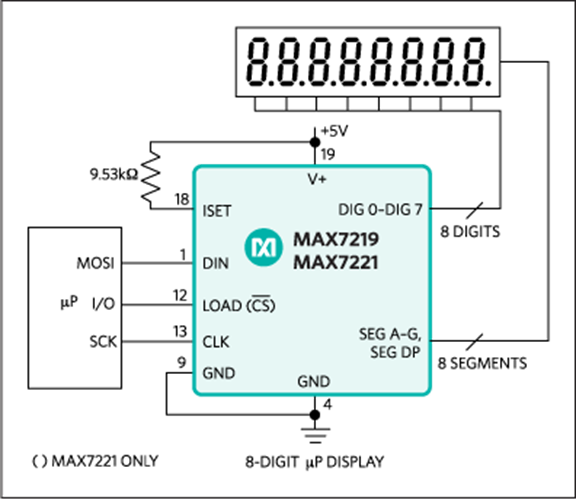

MAX7219/MAX7221为紧凑的串行输入/输出共阴极显示驱动器，用于连接微处理器(µP)与8位7段LED数码管显示器、条形图显示器或64个独立的LED。器件内置BCD B码译码器、多路复用扫描电路、段和位驱动器以及存储每位数字的8x8静态RAM。只需一个外部电阻即可设置所有LED的段电流。MAX7221兼容于SPI™、QSPI™以及MICROWIRE™接口，段驱动器带有摆率限制，以降低EMI。
便利的4线串行接口可以连接所有通用µP。可对每位数字单独寻址和更新，无需重新写入整个显示器。MAX7219/MAX7221还允许用户为每位数字选择B码译码或非译码方式。
器件具有150µA低功耗关断模式、模拟和数字亮度控制、允许用户显示1至8位数字的扫描限制寄存器以及强制点亮所有LED的测试模式。
如需3V工作电压或字段闪烁的应用，请参考MAX6951数据资料。
应用
- 条形图显示器
- 工业控制器
- LED点阵显示器
- 面板表
