TI德州仪器 ADV7626 产品介绍
2026-04-14
0次
说明
- 2输入、2输出交叉点HDMI®收发器
- 支持HDMI
- 支持3 GHz视频（例如4k × 2k）
- 音频回传通道(ARC)
- 支持3D TV
- 内容类型位
- 兼容CEC 1.4
- 扩展的色度
- 高带宽数字内容保护(HDCP 1.4)
- 超低抖动DPLL（100%去偏斜）
- 基于字符和图标的屏幕显示(OSD)
- 3D OSD叠加于所有强制性3D格式
- 支持OSD叠加于3 GHz视频格式
- 支持HDCP中继器：最高支持127 KSV
- 300 MHz最高TMDS时钟频率（高达4k x 2k）
- 支持48/36/30位深色输入模式
- 欲了解更多特性，请参考数据手册
特性

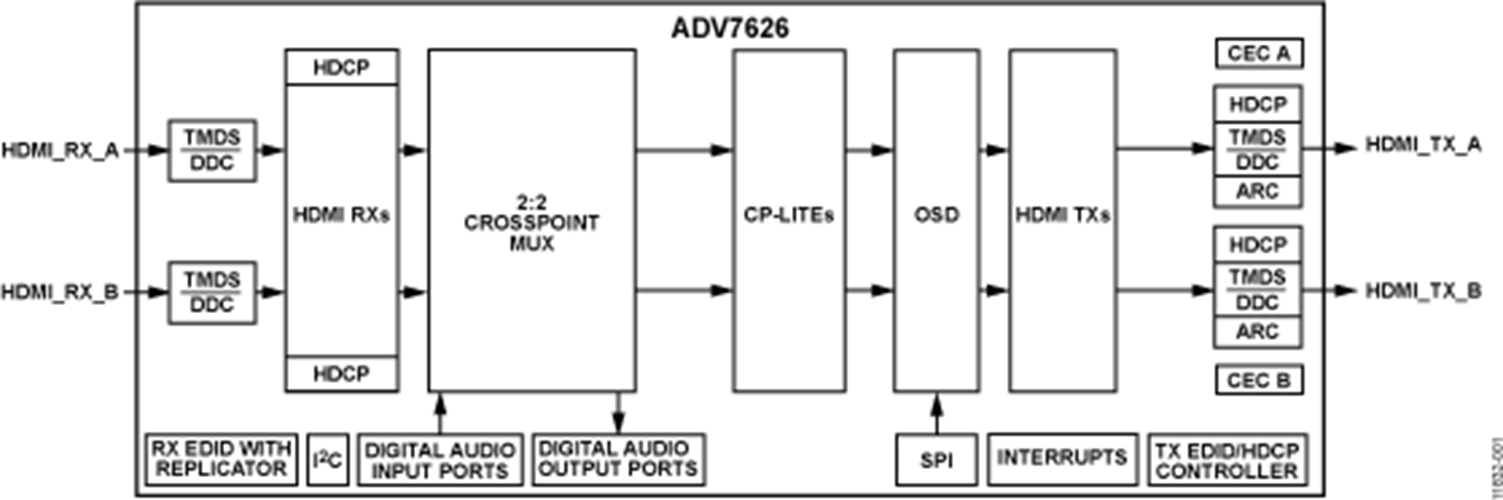

ADV7626是一款高性能、高清多媒体接口(HDMI®)收发器，集成交叉点和分频器功能。 该器件支持3 GHz视频，具有两个独立的HDMI收发器、两个独立的HDMI发送器、两个音频输出端口以及两个音频输入端口。 借助经过全面测试的ADI中继器软件库和驱动程序，ADV7626支持所有HDCP中继器功能。
ADV7626集成的HDMI接收器和发送器支持接收与发送3 GHz视频格式，包括24 Hz/25 Hz/30 Hz下的4k x 2k，以及所有强制性HDMI 3D TV格式。 接收器和发送器还支持THX® Media Director™。
每个HDMI接收器都集成一个均衡器，可确保该接口在最长30米的电缆条件下具有鲁棒的工作性能。 HDMI接收器共享768字节易失性扩展显示识别数据(EDID)存储器，为一个或两个EDID提供便利——每个接收器使用一个。 各HDMI端口具有专用的5 V检测和热插拔(Hot Plug™)置位引脚。
每个HDMI发送器都支持音频回授通道(ARC)，集成HDMI CEC控制器，支持能力发现和控制(CDC)。
DV7626提供两个专用音频输出端口和两个专用音频输入端口。 每个音频端口支持从HDMI流提取音频输出数据，或将音频数据插入HDMI流，通道数多达8个。 支持的HDMI音频格式有：I2S、S/PDIF、直接数字流(DSD)和高比特率(HBR)音频。
ADV7626集成屏幕显示(OSD)发生器，可以产生并控制基于高质量字符和图标的系统状态与控制显示。 该OSD能与3 GHz视频格式和3D视频重叠。 有兴趣使用OSD的客户可以获得Blimp——ADI公司的OSD开发工具。

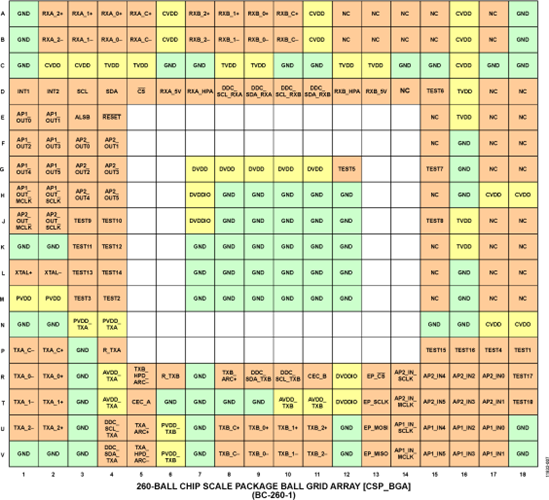

ADV7626采用节省空间的260引脚、15 mm × 15 mm CSP_BGA表贴封装，符合RoHS标准，额定温度范围为0°C至+70°C。
应用
- AVR
- SOUNDBAR，支持HDMI中继器
- 矩阵开关
- 其他中继器应用
