TI德州仪器 ADV7627 产品介绍
2026-04-14
0次
说明
- 5输入、1输出HDMI®收发器
- 支持HDMI
- 支持3GHz视频（例如4k × 2k）
- 音频回传通道(ARC)
- 支持3D TV
- 内容类型位
- 兼容CEC 1.4
- 扩展的色度
- 基于字符和图标的屏幕显示(OSD)
- 3D OSD叠加于所有强制性3D格式
- 支持OSD叠加于3 GHz视频格式
- 高带宽数字内容保护(HDCP 1.4)
- 支持HDCP中继器，最高支持127 KSV
- 300 MHz最高TMDS时钟频率（高达4k x 2k）
- 支持48/36/30位深色输入模式
- 超低抖动DPLL（100%去偏斜）
- 欲了解更多特性，请参考数据手册
特性

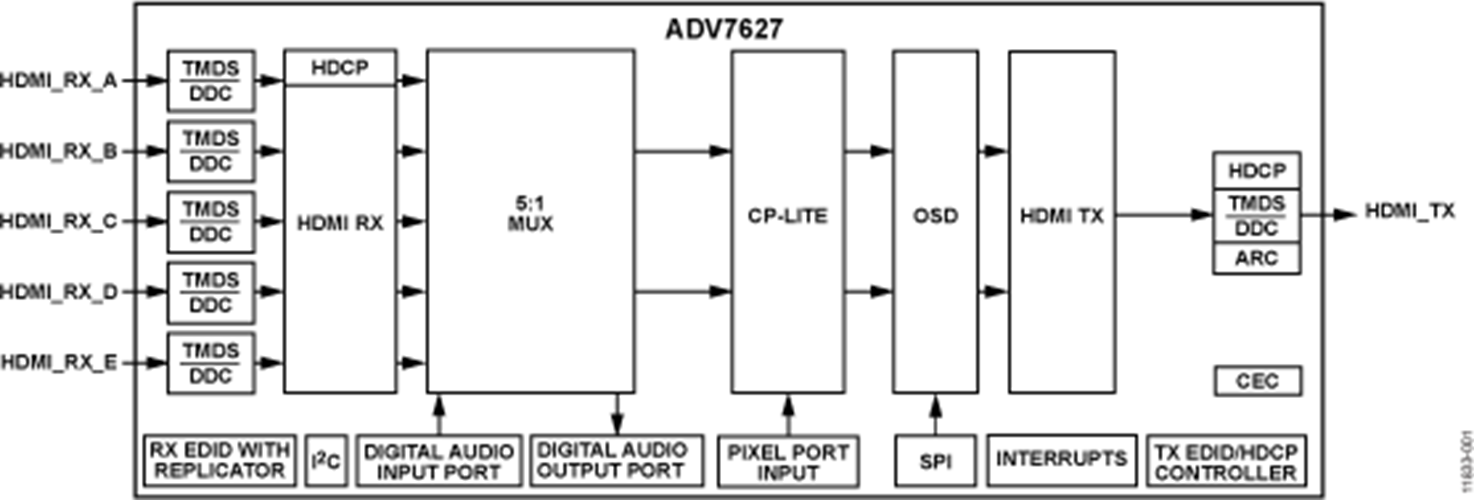

ADV7627是一款高性能、5路输入、1路输出、高清多媒体接口(HDMI®)收发器。 该器件支持3 GHz视频，并具有一个HDMI接收器、一个HDMI发送器、一个音频输出端口、一个音频输入端口以及一个像素端口输入。 借助经过全面测试的ADI中继器软件库和驱动程序，ADV7627支持所有HDCP中继器功能。
ADV7627集成的HDMI接收器和发送器支持接收与发送3 GHz视频格式，包括24 Hz/25 Hz/30 Hz下的4k x 2k，以及所有强制性HDMI 3D TV格式。 接收器和发送器还支持THX® Media Director™。
HDMI接收器集成一个均衡器，可确保该接口在最长30米的电缆条件下具有鲁棒的工作性能。 HDMI接收器具有768字节易失性扩展显示识别数据(EDID)存储器，为一个或两个EDID提供便利。 各HDMI端口具有专用的5 V检测和热插拔(Hot Plug™)置位引脚。
HDMI发送器支持音频回授通道(ARC)，并集成支持能力发现和控制(CDC)的HDMI CEC控制器。
ADV7627提供一个音频输出端口和一个音频输入端口。 每个音频端口支持从HDMI流提取音频输出数据，或将音频数据插入HDMI流，通道数多达8个。 支持的HDMI音频格式有：I2S、S/PDIF、直接数字流(DSD)和高比特率(HBR)音频。
ADV7627集成一个TTL像素端口输入，方便接收来自模拟前端解码器（如ADV7180、ADV7181D或ADV7842）的数字视频数据。
ADV7627集成屏幕显示(OSD)发生器，可以产生并控制基于高质量字符和图标的系统状态与控制显示。 该OSD能与3 GHz视频格式和3D视频重叠。 有兴趣使用OSD的客户可以获得Blimp——ADI公司的OSD开发工具。

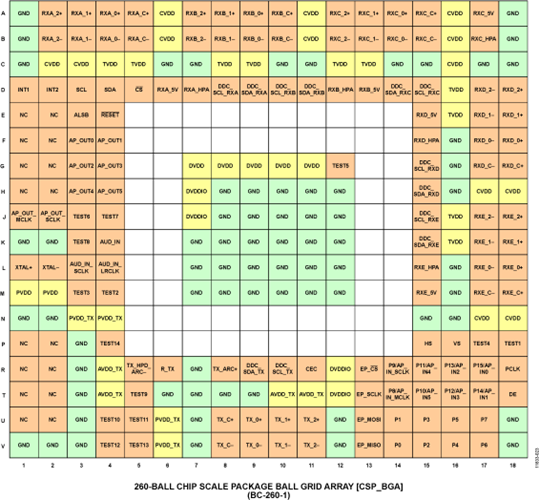

ADV7627采用节省空间的260引脚、15 mm × 15 mm CSP_BGA表贴封装，符合RoHS标准，额定温度范围为0°C至+70°C。
应用
- AVR
- HTiB
- SOUNDBAR，支持HDMI中继器
- 其他中继器应用
