说明

特性

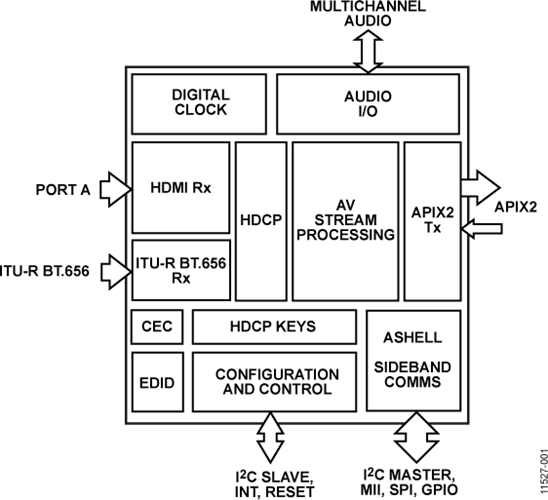

ADV7680是一款高质量、单输入HDMI®和单输入ITU-R BT.656接收器，集成APIX®2发送器，兼容Inova Semiconductors公司的APIX2接收器技术。它集成单端口HDMI接收器，支持HDMI标准规定的所有强制性电视格式和许多可选3D电视格式。若采用148.5 MHz输入时钟，则ITU-R BT.656 8位接收器可支持高达720p的分辨率。同时支持27 MHz的标准ITU-R BT.656输入时钟。使用ITU-R BT.656接口时，仅支持内置时序。这里并无使用独立水平同步(Hsync)或垂直同步(Vsync)的相关规定；在HDMI输入端，ADV7680支持24 BPP下高达107 MHz像素时钟的DVI或HDMI分辨率，或者18 BPP下高达140 MHz像素时钟的DVI或HDMI分辨率。然而，必须管理所有两个视频接口的输入格式配置，确保不超过APIX2接口的最大总视频有效载荷。

ADV7680集成消费电子控制(CEC)控制器，支持能力发现和控制(CDC)特性。

ADV7680具有一个音频输出端口，用于输出从HDMI输入流提取的音频数据。HDMI接收器还具有高级静音控制器，可消除音频输出中的外来声频噪声（爆音和咔嚓声）。此外，可以将ADV7680设置为输出TDM串行音频，支持通过单个音频输出接口端口传输四个多路复用立体声串行音频通道。

下列HDMI源音频格式可作为ADV7680的输出访问：

• 来自音频串行器的音频流（两个音频通道）。
• 来自音频串行器的TDM音频流（八个音频通道，时间多路复用）。最大音频位速率是96 kHz。
• 外部主机时钟(MCLK)用于在立体声模式下输出音频数据。采用外部MCLK，在采样速率转换器(SRC)模式下的最大音频位速率为48 kHz。

支持下列音频格式作为ADV7680的输入，通过APIX2接口传输：

• 一个串行音频流（两个音频通道）。
• 一个TDM串行音频流（八个音频通道，时间多路复用）最大音频位速率是96 kHz。
• 两个串行音频流使用串行音频输入端口(I2S1)和HDMI提取音频的组合（带有异步主机时钟的两个独立立体声音频通道）。以此配置执行板载SRC。SRC模式下的最大音频位速率是48 kHz。

HDMI输入端口具有5 V检测和热插拔(Hot Plug™)置位引脚。该HDMI接收器还集成一个均衡器，用于确保采用长电缆时接口具有鲁棒的工作性能，包括支持E类汽车电缆的组件和连接器。

ADV7680内置一个主分量处理器(CP)，用于处理来自HDMI接收器端口的视频信号。它提供的功能包括：对比度、亮度和饱和度调整；标准识别(STDI)检测模块；自由运行；以及同步对准控制等。

ADV7680采用先进的CMOS工艺制造，提供64引脚、9 mm × 9 mm LFCSP表贴封装，符合RoHS标准；额定温度范围为−40°C至+85°C。

ADV7680提供汽车级和工业级版本。

应用

• 汽车信息娱乐
• 信息娱乐系统音响主机
• 后座娱乐系统
• 汽车媒体端口应用
• HDMI中继器和视频开关

参数

类型	描述
汽车	主机和驾驶舱 ECU
