说明

特性

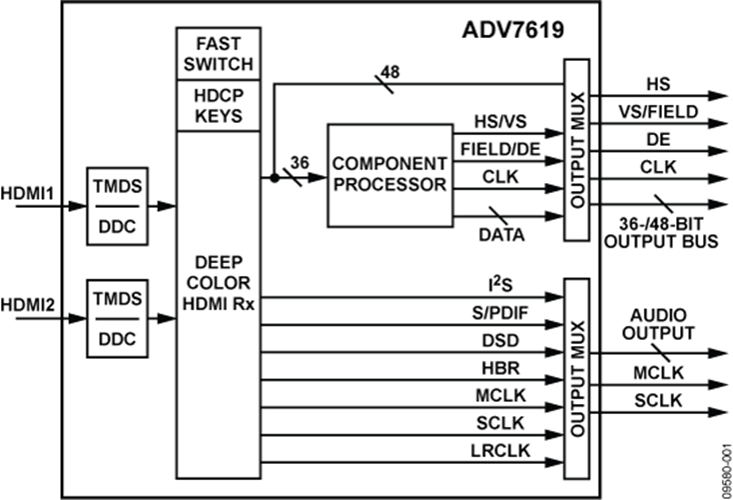

ADV7619是一款高质量、双输入、单输出(2:1)多路复用高清多媒体接口(HDMI®)接收器。ADV7619是一款高质量、双输入、单输出(2:1)多路复用高清多媒体接口(HDMI®)接收器。该器件提供专业级（无HDCP密钥）和商用级（有HDCP密钥）两种版本，工作温度范围为0℃至70℃。ADV7619内置双路输入HDMI兼容型接收器，支持HDMI 1.4a规范规定的所有强制性3D电视格式、最高达1080p 36位深色/2160p 8位的高清电视格式和最高达4k × 2k（3840 x 2160、30 Hz）的显示分辨率。它集成一个HDMI CEC控制器，支持能力发现和控制(CDC)特性。

ADV7619的两个输入HDMI端口均具有Xpressview™快速切换功能。Xpressview技术使用ADI公司基于硬件的HDCP引擎，软件开销极小，两个HDMI输入端口可在不到1秒的时间内快速完成切换。

各HDMI端口具有专用的5 V检测和热插拔（Hot Plug™）置位引脚。该HDMI接收器还包括一个集成的可编程均衡器，用于确保该接口在长电缆条件下具有鲁棒的工作性能。

ADV7619具有一个灵活的音频输出端口，用于输出从HDMI流提取的音频数据。它支持多种HDMI音频格式，包括SACD（通过DSD）和HBR等。

HDMI接收器具有高级音频功能，其中包括静音控制器，用于消除音频输出中的外来音频噪声。此外，可以将ADV7619设置为输出TDM I²S，以便提供四个多路复用的I²S通道。

ADV7619内置一个主分量处理器(CP)，用于处理来自HDMI接收器的视频信号（最高可达1080p 36位深色）。它提供的功能包括：对比度、亮度和饱和度调整，STDI检测模块，自由运行，以及同步对准控制等。

对于像素时钟高于170 MHz的视频格式，HDMI接收器上接收到的视频信号直接输出到像素端口输出。为了支持这些更高分辨率所需的更高带宽，像素总线上的输出由两条以最高150 MHz时钟工作的24位总线组成：一条总线包含偶数像素，另一条总线包含奇数像素。两条总线相结合时，允许以高达300 MHz的像素时钟传输视频数据。这种模式下，4:4:4 RGB 8位和4:2:2 12位均受支持。

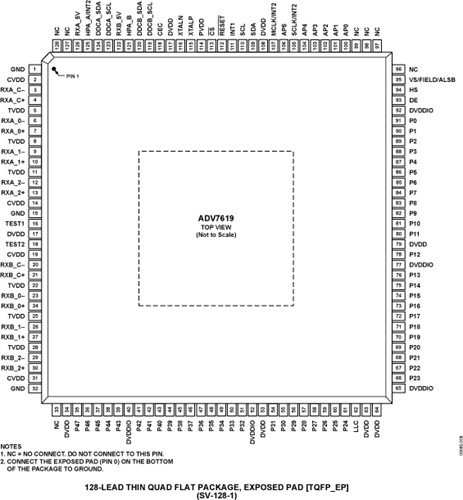

ADV7619采用先进的CMOS工艺制造，提供128引脚、14 mm × 14 mm TQFP_EP表贴封装，符合RoHS标准；额定温度范围为0°C至70°C。

应用

• 投影仪
• 视频会议
• 高清电视
• AVR、HTiB
• Soundbar
• 视频开关
