说明

特性

ADV7612提供汽车级、专业级（无HDCP）和工业级三种版本。工作温度范围为−40°C至+85°C。

UG-216包含必须与ADV7612配合使用的关键信息。

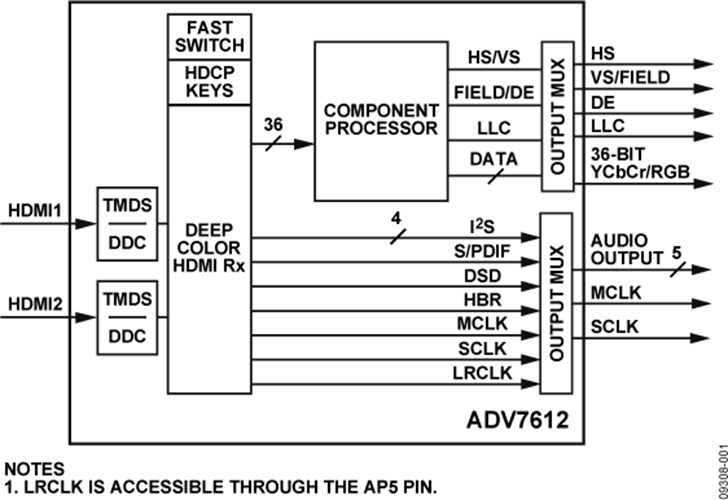

ADV7612是一款支持HDMI®的高质量Xpressview™快速切换接收器。它内置双路输入HDMI兼容型接收器，支持HDMI 1.4a规范规定的所有强制性3D电视格式、最高达1080p、36位深色的高清电视格式和最高达UXGA（1600 x 1200、60 Hz）的显示分辨率。

它集成一个CEC控制器，支持能力发现和控制(CDC)特性。

ADV7612的两个输入HDMI端口均具有Xpressview快速切换功能。Xpressview技术使用ADI公司基于硬件的HDCP引擎，软件开销极小，两个HDMI输入端口可在不到1秒的时间内快速完成切换。

每个HDMI端口具有专用的5 V检测和Hot Plug™置位引脚。该HDMI接收器还包括一个集成的可编程均衡器，用于确保该接口在长电缆条件下具有鲁棒的工作性能。

ADV7612提供灵活的音频输出端口，用于输出从HDMI流提取的音频数据。ADV7612支持多种HDMI音频格式，包括SACD（通过DSD）和HBR等。HDMI接收器具有高级音频功能，其中包括静音控制器，用于消除音频输出中的外来声频噪声。

ADV7612内置一个主分量处理器(CP)，用于处理来自HDMI接收器的视频信号。它提供的功能包括：对比度、亮度和饱和度调整；STDI检测模块；自由运行；以及同步对准控制等。

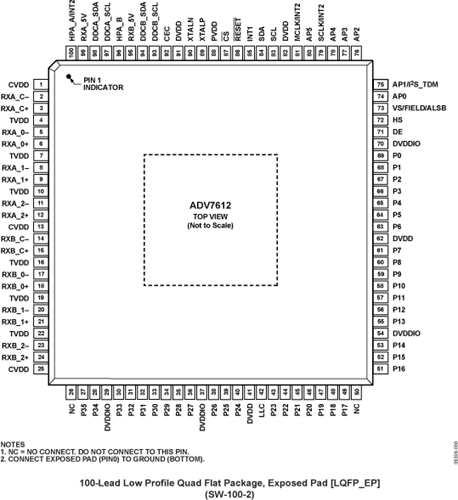

ADV7612采用先进的CMOS工艺制造，提供100引脚、14 mm × 14 mm LQFP_EP表贴封装，符合RoHS标准；额定温度范围为−40°C至+85°C。

应用

• 投影仪
• 汽车电子
• 视频会议
• 高清电视
• AVR、HTiB
• Soundbar
• 视频开关
