TI德州仪器 ADV7614 产品介绍

2026-04-14 0次

说明

4路HDMI输入
支持HDCP 1.3和 DVI 1.0
支持中继器
超低抖动数字PLL

支持HDMI^® 1.3

音频回传通道(ARC)
支持3D TV
内容类型位
CEC 1.4兼容（CEC_CPD和CEC_HPD）

特性

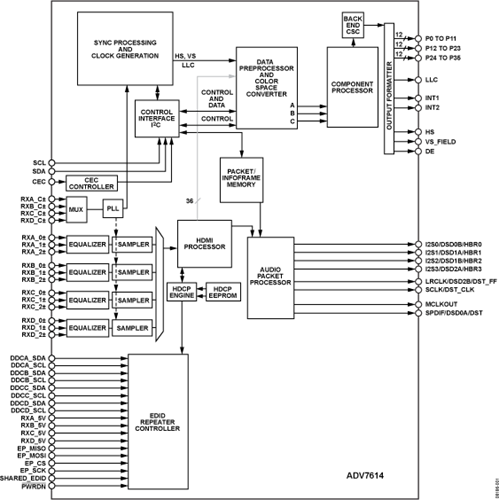

ADV7614是一款高质量、单芯片、集成式4:1多路复用高清多媒体接口(HDMI™)接收器。该器件内置一个四路输入HDMI 接收器，支持最高达1080p的所有高清电视格式，显示分辨率最高可达UXGA（1600 × 1200，60 Hz）。增加HDCP功能后，还能够接收加密视频。该HDMI接收器还具有可编程/自适应均衡特性，可确保该接口在最长30米的电缆条件下具有鲁棒的工作性能。

ADV7614能为八通道I₂S音频提供完整的音频支持，并提供索尼/飞利浦数字接口格式(S/PDIF)数字音频输出；其直接数字流 (DSD)输出接口和直接传输流 (DST)输出接口分别支持超音频CD (SACD)和压缩SACD。

它还支持高比特率(HBR)音频流处理，可以恢复无损压缩音频格式（并进行后续处理），包括Dolby^® TrueHD、DTS^®-HD主音频或DTS-HD高分辨率音频。此外，还提供高级音频功能，例如：静音控制器可消除音频输出中的外来声频噪声。

ADV7614采用先进的CMOS工艺制造，提供260引脚、15 mm × 15 mm CSP_BGA表贴封装，节省空间，并且符合RoHS标准；额定温度范围为−40°C至+70°C。
