TI德州仪器 MAX9406 产品介绍
2026-04-14
0次
说明
- 500mV的差分HDMI输出，能够工作在2Gbps数据速率
- 350ps传输延迟
- 在2Gbps数据速率下，通道间偏差为20ps
- 低抖动：DJ = 11psP-P，RJ = 0.5psRMS
- 为DDC端口提供5V至3.3V的双向电平转换
- 为I/O端口提供5V至3.3V电平转换
- 内置50Ω输入匹配和偏置
- -40°C至+85°C工作温度范围
特性

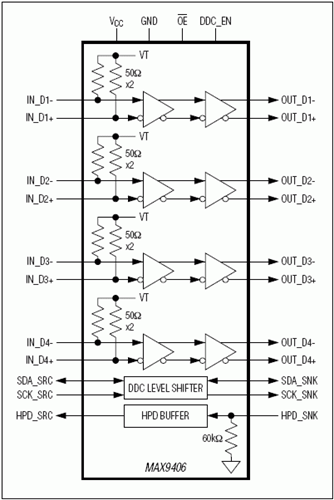

MAX9406是高速、低偏差、四通道差分输入至电流模式逻辑(CML)电平转换器，DisplayPort™ (DP)至高清多媒体端口(HDMI™)的高速信号转换。该器件具有350ps的超低传输延迟和小于20ps的通道间偏差。MAX9406支持2Gbps典型数据速率。
MAX9406可为HDMI显示数据通道(DDC)和热插拔检测通道(HPD)提供电平转换，将5V单端逻辑转换成3.3V单端逻辑。
MAX9406采用3V至3.6V核电源供电，工作在-40°C至+85°C扩展级温度范围。提供48引脚、 7mm x 7mm薄型QFN封装或32引脚、 5mm x 5mm薄型QFN封装。
应用
- ATE
- 背板数据与时钟分配
- 基站
- 数据和时钟驱动器与缓冲器
- DP至HDMI电平转换
