TI德州仪器 MAX4886 产品介绍
2026-04-14
0次
说明
- +3.0V至+3.6V单电源
- 低导通电阻(RON)：8Ω (典型)
- 低导通电容(CON)：2.5pF (典型)
- 低信号歪斜：20ps (典型值)
- 低电源电流：700µA
- 超高带宽：2.6GHz (典型)
- 超低插入损耗：0.6dB (典型)
- MAX4929的高频配套器件
- 使用MAX4886和MAX4929可组成完整的HDMI/DVI 2:1选择
- 42引脚、3.5mm x 9.0mm、节省空间的TQFN封装
特性

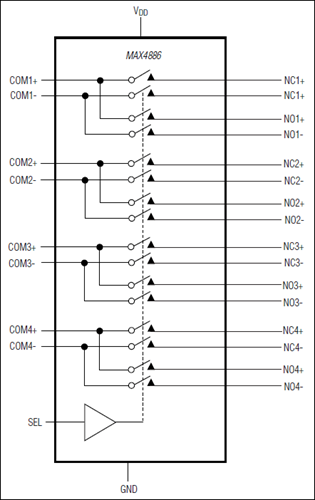

MAX4886高速模拟开关可理想用于HDMI™/DVI™切换应用，允许2:1或1:2切换。MAX4886包含4个1:2或2:1开关差分对，用于RBG和时钟信号的选择。MAX4886可将1个监视器连接至2路数字视频信号中的一路，或将一路HDMI/DVI信号源连接至2个负载(接收器)中的一个。
MAX4886的差分开关基于nFET架构，带有内部电荷泵用于栅级过驱动。这种先进的架构可获得极低的电容和导通电阻，满足切换数字信号所需的极高回波损耗要求。高效的内部电荷泵设计为仅需极低的静态电流，适合于笔记本电脑等功耗敏感的应用。
MAX4886为视频信号的 RBG和时钟信号提供8Ω (典型值)导通电阻和2.5pF导通电容的开关。MAX4886是MAX4929的高频配套器件。两个芯片组合可实现完整的2:1 HDMI/DVI选择功能。
MAX4886提供节省空间的42引脚、3.5mm x 9.0mm TQFN封装，工作于-40°C至+85°C扩展级温度范围。
应用
- 1000 Base-BX交换机
- 数字HDTV开关盒/调谐器
- 数字录像机
- HDTV监视器/接收器
- LVDS开关
- 多媒体音频/视频开关
- 笔记本电脑
- 带有DVI接口的服务器/路由器
- 视频投影仪
