TI德州仪器 MAX3815 产品介绍
2026-04-14
0次
说明
- 可延伸使用DVI, DFP, PanelLink, ADC或HDMI接口的投影仪或监视器的TMDS电缆长度
- 可以将TMDS接口延伸至以下距离：
- 24 AWG STP (屏蔽双绞线) DVI电缆，0至50米
- 28 AWG STP DVI电缆，0至36米
- 30 AWG STP DVI电缆，0至30米
特性
MAX3815电缆均衡器自动为DVI™, HDMI™, DFP, PanelLink®和ADC电缆提供补偿。将电缆可用长度延伸至36米。MAX3815适用于最小化传输差分信号(TMDS®)编码格式的信号进行均衡。

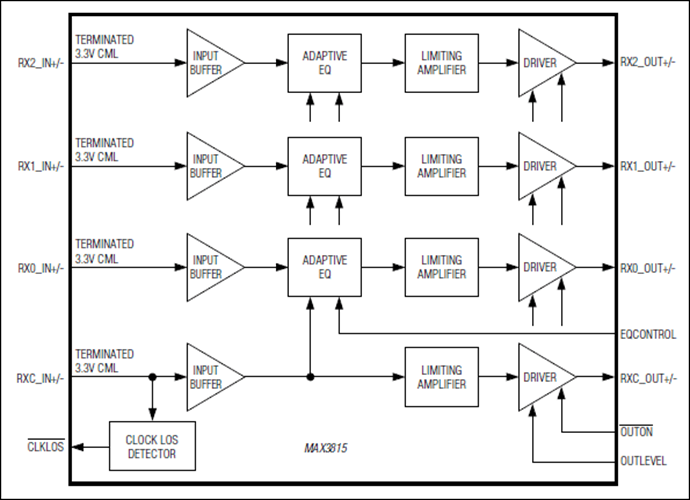

MAX3815具有4路CML差分输入和输出(3路数据和1路时钟)。它还提供1路信号丢失(LOS)输出，指示时钟信号丢失。输出具有禁止功能，可关断均衡器节省功耗。对于芯片间的直接通信，输出驱动器可切换到DVI输出规范的一半，以节省功耗并降低EMI。对于专用的电缆内应用，可以自动或者手动控制均衡。
MAX3815采用7mm x 7mm, 48引脚TQFP-EP封装。工作温度范围为0°C至+70°C。
应用
- DVI/HDMI电缆扩展模块与有源电缆装配
- 前面板投影仪DVI/HDMI输入
- 高清晰度电视和显示器
- LCD计算机监视器
