TI德州仪器 MAX14515 产品介绍
2026-04-14
0次
说明
- 微小尺寸非常适合放置在相机模块内部
- 47VRMS最大输出电压(CLENS = 220pF)
- I²C兼容接口用于设置输出电压
- 8位输出电压分辨率
- 可靠的单调输出
- 输出端具有±15kV的人体模式ESD保护
- 500nA (最大值)低关断电流
- +2.7V至+5.5V输入电压范围
- 节省空间的8焊球WLP (1mm x 2mm)封装
特性

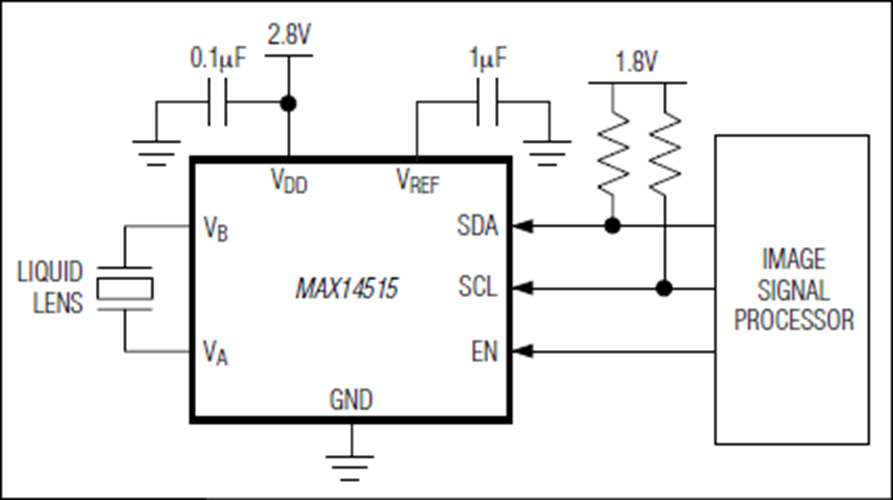

MAX14515高压液体镜头驱动器通过I²C接口提供高压差分输出。MAX14515采用基于电荷泵的升压转换器以及集成的H桥技术，配合极少的外部元件即可实现微型镜头驱动器的解决方案，小尺寸封装可理想用于空间受限的相机模块。
MAX14515集成了8位单调DAC，差分高压输出通过2线I²C接口控制，用于设置输出幅度。高压输出能够在1.0kHz (最小值)频率下为200pF的液体镜头提供高达42VRMS (最小值)的电压驱动。
MAX14515还具有两种省电模式(关断模式和休眠模式)，使器件停止工作时功耗最小。关断模式下器件置于低功耗状态，此时复位所有寄存器并禁止I²C接口工作，使电源电流降至500nA (最大值)以下。休眠模式下，上电复位电路保持有效。如果检测到I²C接口没有任何操作，电流损耗小于3µA。
MAX14515工作于+2.7V至+5.5V电源电压范围，理想用于锂电池供电的便携设备。MAX14515工作于-40°C至+85°C扩展级温度范围，采用小型(1mm x 2mm) 8焊球WLP封装。
