TI德州仪器 AD8122 产品介绍

2026-04-14 0次

说明

电缆补偿长度可达300米，适合宽带视频
-- 60 MHz均衡带宽（300米UTP电缆）
-- 120 MHz均衡带宽（150米UTP电缆）
快速时域性能
-- 1%建立时间：70 ns（300米UTP电缆）
-- 上升/下降时间：7 ns（2 V步进，300米UTP电缆）
三个频率响应增益调整引脚
-- 高频峰值调整 (V_PEAK)
-- 输出低通滤波器截止频率调整(V_FILTER)
-- 宽带平坦增益调整(V_GAIN)
可选择UTP或同轴补偿

直流输出失调调整(V_OFFSET)
低输出失调电压：±4 mV (G = 1)
RGB和YPbPr均可补偿
两个具有迟滞特性的片内比较器
-- 可用于共模同步提取

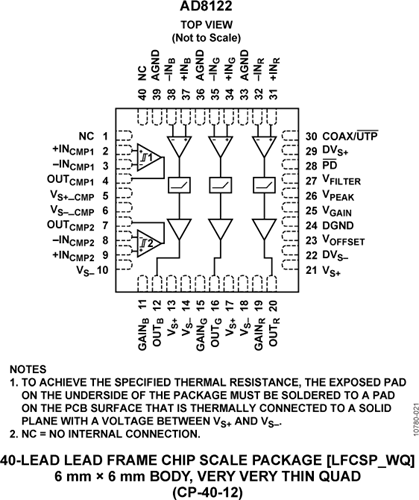

采用40引脚、6 mm × 6 mm LFCSP封装

特性

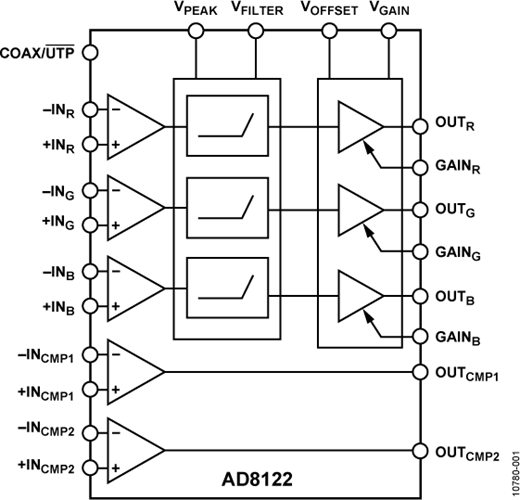

AD8122是一款三通道、高速、差分接收器和均衡器，可以补偿最长300米UTP和同轴电缆的传输损耗。各增益级汇总在一起，以便获得最接近的电缆反转频率响应。各通道均具有高阻抗差分输入端，非常适合与电缆直接接口。

AD8122具有两个用于提供最佳电缆补偿的控制输入、一个LPF控制输入、一个在UTP和同轴电缆间进行选择的输入、一个输出失调调整输入。电缆补偿输入用来针对不同的电缆长度提供适当的补偿：V_PEAK输入控制高频峰值的量，V_GAIN 输入调整宽带平坦增益，以补偿扁平电缆的损耗。V_FILTER输入控制每个通道上输出低通滤波器的截止频率。UTP与同轴电缆补偿响应间的选择由二进制 COAX/UTP输入决定，此引脚在UTP应用中可保持浮空。通过V_OFFSET引脚可以调整输出端的直流电压，对直流耦合系统可能很有用。

为了增加灵活性，每个通道的增益可使用相关增益控制引脚设置为x1或x2。

AD8122采用6 mm × 6 mm、40引脚LFCSP封装，额定工作温度范围为−40°C至+85°C宽温度范围。
