TI德州仪器 ADA4433-1 产品介绍
2026-04-14
0次
说明
- 通过汽车应用认证
- 高达18 V的输出过压（电池短路）保护
- 电池短路输出标志用于线路诊断
- 输出集成接地短路保护
- 五阶低通视频滤波器
0.1 dB平坦度：3 MHz
−3 dB带宽：10 MHz
抑制性能：45 dB (27 MHz)
- 超低掉电电流：13.5uA（典型值）
- 低静态电流：13.2 mA（典型值）
- 低电源电压：2.7 V至3.6 V
- 小型封装：3 mm × 3 mm LFCSP
- 宽工作温度范围：-40℃至+125℃
特性

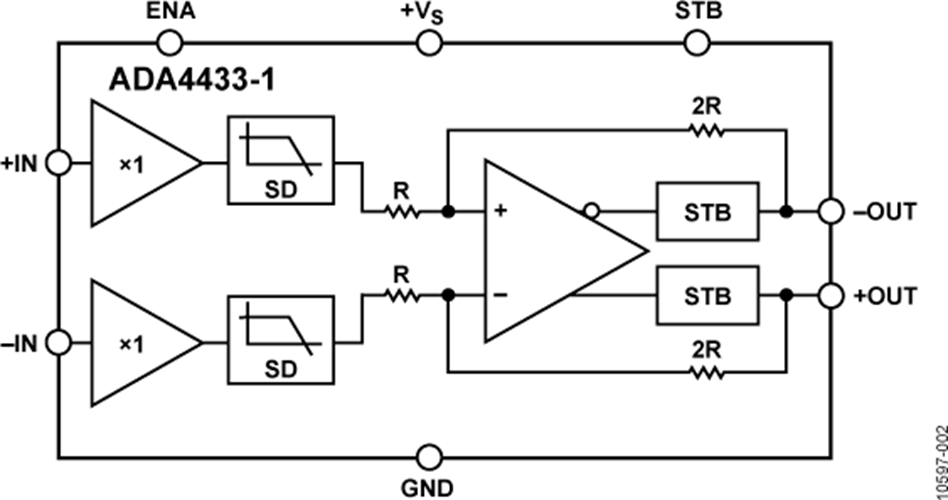

ADA4433-1是一款完全集成的视频重构滤波器，输出上集成过压保护（电池短路[STB]保护）和接地短路保护[STG]，具有出色的视频特性和低功耗特性。凭借STB保护和鲁棒的ESD耐受性能，ADA4433-1能够在恶劣的汽车应用环境中提供卓越的保护。
该器件是一款全差分视频滤波器，可用作差分输入至差分输出滤波器或单端输入至差分输出滤波器。它能够驱动双绞线或同轴电缆，且线路衰减极小。差分信号处理可降低接地噪声对接地参考系统的影响。ADA4433-1适合整个信号链的差分信号处理（增益和滤波），大大简化了单端和差分元件之间的转换。
ADA4433-1集成电池短路保护功能，能够防止受到因电池意外短路导致出现高达18 V电压而引起的直流和瞬态过压事件影响。ADI公司的电池短路保护技术使得无需使用大型输出耦合电容和其它复杂电路来保护标准视频放大器，从而节省了空间和成本。
ADA4433-1内置一个高阶滤波器，该滤波器的−3 dB截止频率响应出现在10 MHz且在27 MHz时提供45 dB抑制性能。该器件还具有大小为2 V/V的内部固定增益，因此非常适合标清视频应用，包括NTSC和PAL。
ADA4433-1采用2.7 V至3.6 V单电源供电，同时提供要求严苛的视频系统所需的动态范围。

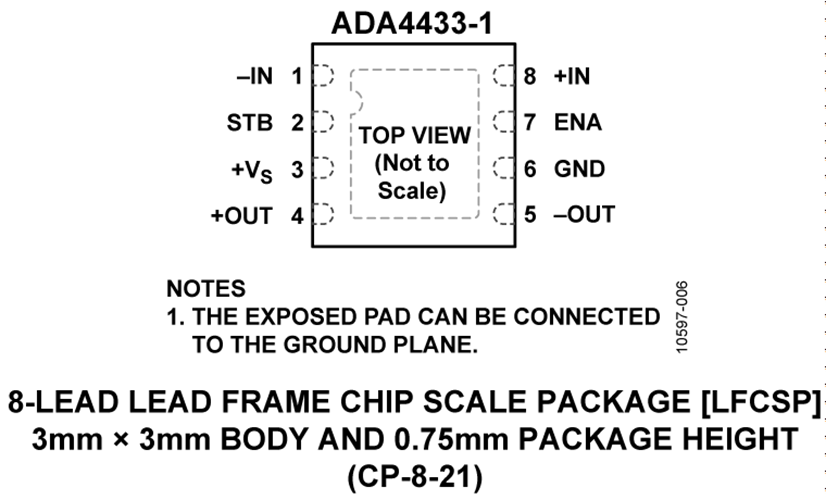

ADA4433-1采用8引脚、3 mm × 3 mm LFCSP封装，额定工作温度范围为−40°C至+125°C的宽汽车应用温度范围。
应用
- 汽车后视摄像头
- 汽车视频电子控制单元(ECU)
- 监控视频系统
参数
类型 | 描述 |
汽车 | 主机和驾驶舱 ECU |
