说明

三路高速差分驱动器
-3 dB大信号带宽：255 MHz
0.1 dB平坦度：65 MHz
压摆率：1150 V/μs
建立时间：12 ns
5V单电源或分离电源供电
固定增益：2
内部共模反馈网络
输出平衡误差：−50 dB (50 MHz)
AD8142集成共模同步电路

禁用时支持高Z输出
差分转差分或单端转差分操作
放大器间高隔离：100 dB (10 MHz)
低功耗：44 mA (5V)
提供节省空间的封装：4 mm × 4 mm LFCSP

特性

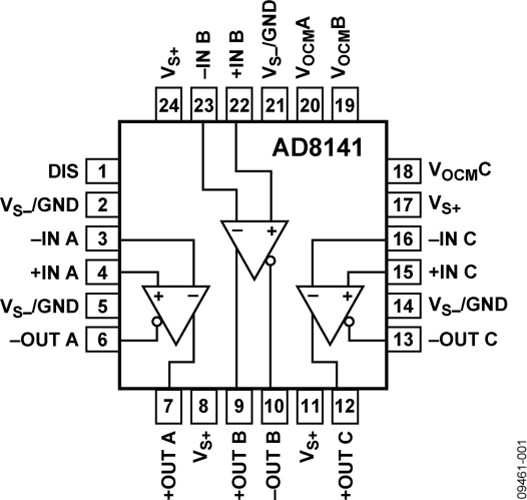

AD8141和 AD8142 均为三路、低成本、差分或单端输入至差分输出驱动器。每个放大器均具有固定增益2，以补偿线路终端电阻的衰减。AD8141和AD8142专为RGB信号而设计，但也可用于任何类型的信号。这些放大器以经济有效的CMOS工艺制成，具有极快的压摆率和建立时间。针对高分辨率视频而优化，0.1 dB平坦度为65 MHz，支持通过任何类型的UTP线缆驱动高分辨率视频。

这些驱动器均具有内部共模反馈环路，提供输出幅度和相位匹配，50 MHz时的平衡误差为-50 dB，能够抑制偶数阶谐波并使辐射电磁干扰(EMI)降至较小。

AD8142具有独特的共模同步特性，用户可以在3个共模通道上传输平衡的水平和垂直视频同步信号。另外，AD8141和AD8142均提供禁用特性，置位时，可产生高阻抗输出，为线路隔离和多路复用创造了便利条件。

AD8141和AD8142采用24引脚4 mm × 4 mm LFCSP封装，工作温度范围为−40°C至+85°C。这些器件可以配合三路差分至单端接收器AD8145 、三路均衡器 AD8123 、三路延迟线 AD8120 和交叉点开关 AD8117 或 AD8175 使用，从而打造出高分辨率的视频分配系统。
