TI德州仪器 ADA4424-6 产品介绍

2026-04-14 0次

说明

3个标清通道；1 dB带宽：17.5 MHz（典型值）
3个增强/高清通道；1 dB带宽：25 MHz/36 MHz（典型值）
固定增益：6.2 dB (2.042 V/V)
片上负电源支持输出耦合，无需电容
极低的输出引脚上直流失调电压
Y和C通道内部相加，以便提供CVBS输出

针对亮度通道的灵活输入直流失调电压消除功能
支持D端子(EIAJ RC-5237 D5)和S端子(S1/S2)
能够同时驱动2个后部端接的75 Ω视频负载
标清部分和增强/高清部分均有独立的省电引脚
38引脚TSSOP封装
符合“索尼绿色伙伴环境质量认证计划”要求

特性

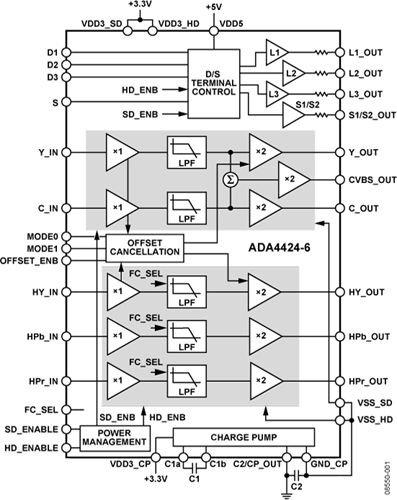

ADA4424-6是一款高性能视频重构滤波器，专为消费类电子应用而设计。它由两部分组成：一是标清(SD)部分，含有2个五阶巴特沃兹滤波器；一是高清(HD)部分，含有3个五阶滤波器。标清部分含有一个内部Y/C加法器，以便提供CVBS输出；高清部分则提供可选转折频率，用于增强(ED)或高清(HD)信号。

ADA4424-6滤波器/缓冲器部分采用3.3 V单电源供电。它完全支持D端子(EIAJ RC-5237 D5)和S1/S2信令，并提供5 V电源专用引脚。标清部分和高清部分均有独立的使能引脚。

ADA4424-6的亮度通道（Y_IN、HY_IN）能够检测和消除最高1.1 V的直流输入失调电压；共有四种不同的检测/消除模式可用。

ADA4424-6的输出驱动器提供轨到轨输出，增益为6.2 dB。片上电荷泵使输出摆幅可以达到地电压以下1.4 V，因而无需较大耦合电容。各路输出均能驱动两条75 Ω双端接电缆。

ADA4424-6采用38引脚TSSOP封装，工作温度范围为−40°C至+85°C工业温度范围。
