TI德州仪器 ADA4431-1 产品介绍
2026-04-14
0次
说明
- 三阶、低通视频滤波器
1 dB平坦度带宽：6 MHz
27 MHz抑制：27 dB - 低静态电流：
4.7 mA（典型值） - 低掉电电流：
24 μA（典型值） - 负载检测功能
- SAG校正
允许在交流耦合输出中使用较小电容 - 低电源电压： 2.5 V至3.6 V
- 电荷泵
利用单正电源提供负电源电压
允许无电容输出耦合，无直流偏置 - 轨到轨输出
- 高输入与输出隔离（禁用状态下）
89 dB (1 MHz) - 小尺寸封装

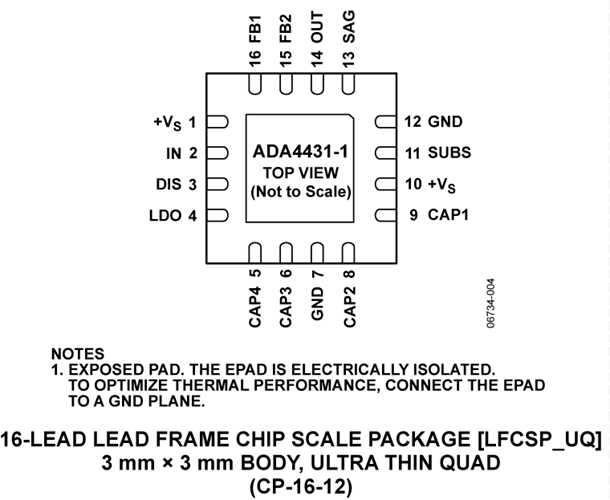

3 mm × 3 mm LFCSP
低封装高度：0.55 mm - 宽工作温度范围：
-40℃至+85℃
特性

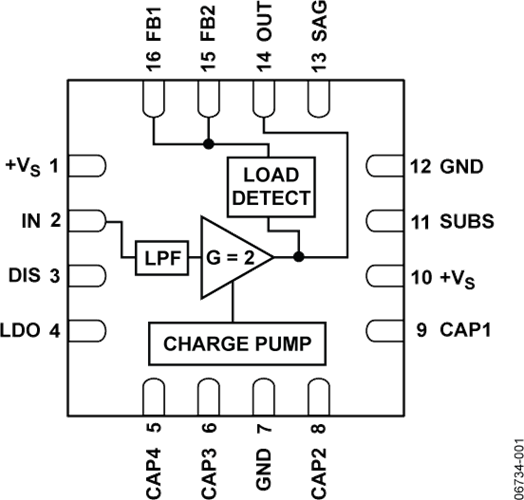

ADA4431-1是一款完全集成的视频重建滤波器，它将卓越的视频指标与低功耗以及超低待机功耗进行完美结合，使之成为便携式视频滤波应用的理想选择。ADA4431-1能够检测视频负载是否出现在输出端，当负载没有连接时即处于关断状态。
ADA4431-1采用低至2.5 V的单电源供电，同时提供要求最严苛的视频系统所需的动态范围。片上电荷泵提供虚拟负电源，可以将视频信号直流耦合，并将黑色电平设置为地电压，而同步信号则以地电压以下300 mV的电压干净地通过。
电荷泵关闭时，ADA4431-1提供直流偏置，使同步端保持在地电压以上约100 mV。此外，该器件具有SAG校正特性，允许在提供交流耦合输出的应用中使用较小的电容。
ADA4431-1采用16引脚薄型LFCSP封装，工作温度范围为−40°C至+85°C工业温度范围。
应用
数据手册, Rev. 0, 8/07
