TI德州仪器 LT6559 产品介绍

2026-04-14 0次

说明

采用 5V 和 ±5V 电源的 300MHz 带宽 (AV = 1、2 和 –1)
0.1dB 增益平坦度：150MHz (AV = 1、2 和 –1)
高转换速率：800V/μs
宽电源范围：
- ±2V 至 ±6V (双电源)
- 4V 至 12V (单电源)
80mA 输出电流
低电源电流：每个放大器为 3.9mA
停机模式
快速接通时间：30ns
快速关断时间：40ns

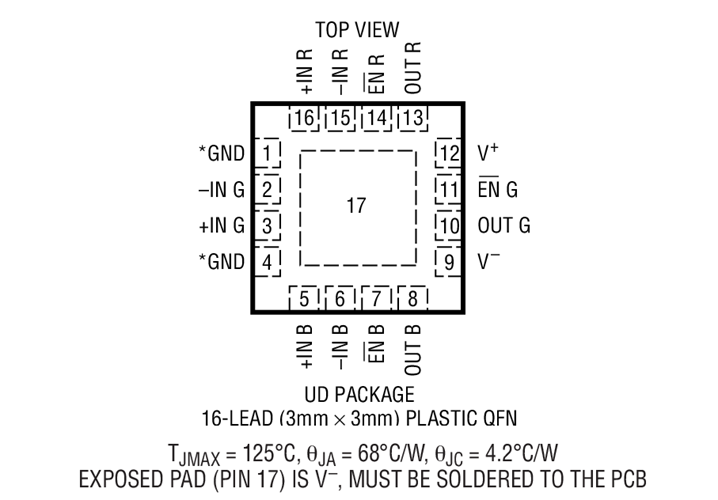

仅高 0.75mm 的小外形 16 引脚 3mm x 3mm QFN 封装

特性

LT^®6559 是一款低成本、高速、三路放大器，其专为在采用单 5V 电源时实现卓越的视频性能、而且还可内置于小占板面积的 3mm x 3mm QFN 封装而优化。凭借 300MHz 的 –3dB 带宽、150MHz 的 0.1dB 带宽、和 800V/μs 的转换速率，LT6559 的动态性能是高速 RGB 或 YP_BP_R 视频应用的绝佳选择。

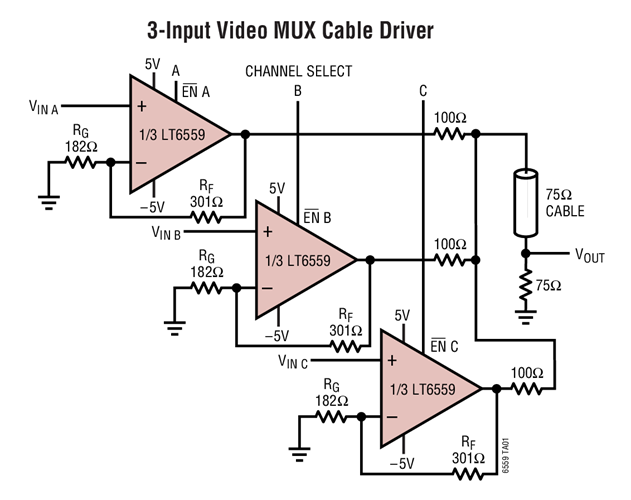

对于键盘-视频-鼠标 (KVM) 切换开关或可选视频输入等多路复用应用，该器件的每个通道都具有一个独立的高速启用 / 停用引脚。每个放大器将在 30ns 内接通和在 40s 内关断。当启用时，每个放大器从一个 5V 电源吸收 3.9mA。LT6659 采用 4V 至 12V 的单电源电压、和 ±2V 至 ±6V 的分离型电源工作。

LT6559 可提供紧凑型 16 引脚 3mm x 3mm QFN 封装，工作温度范围为 –40°C 至 85C°。LT6559 运用凌力尔特 (现隶属 ADI) 专有的互补双极型工艺制造。

应用
