TI德州仪器 ADA4430-1 产品介绍
2026-04-14
0次
说明
- 六阶性能、低通视频滤波器
1 dB平坦度：8 MHz
抑制：50 dB (27 MHz) - 超低功耗（省电模式）：0.1 µA（典型值）
- 低静态电流：1.85 mA（典型值）
- 出色的视频特性
差分增益：0.25%
差分相位：0.10° - SAG 校正
允许在交流耦合输出中使用小电容
- 低电源电压：2.5 V至6 V
- 轨到轨输出
- 高输入与输出隔离（禁用状态下）
92 dB （ MHz） - 低输入偏置电流：0.5 µA
- 小型SC70封装
- 宽工作温度范围：-40°C至+125°C
特性

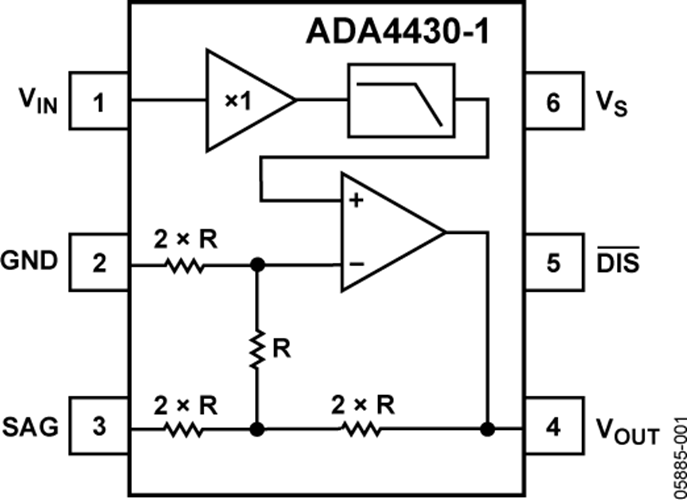

ADA4430-1是一款完全集成的视频重构滤波器，集出色的视频特性与低功耗和禁用特性（超低功耗）于一体，非常适合便携式视频滤波应用。1 dB频率平坦度达8 MHz，27 MHz时的抑制性能为50 dB，因而该器件是包括NTSC和PAL在内的标清视频应用的理想选择。
ADA4430-1采用2.5 V至6 V单电源供电，同时提供要求最严苛的视频系统所需的动态范围。
该器件还提供片内直流偏置功能和SAG校正功能，前者可避免滤波器输出端的同步脉冲顶部发生削波现象，后者则允许在提供交流耦合输出的应用中使用较小的电容值。
ADA4430-1采用6引脚SC70封装，额定工作温度范围为-40°C至+125°C扩展汽车应用温度范围。
参数
类型 | 描述 |
汽车 | 主机和驾驶舱 ECU |
