TI德州仪器 AD8128 产品介绍
2026-04-14
0次
说明
- 调整补偿5类电缆的损耗
- 最长100米，可实现120 MHz均衡带宽
- 两个电压控制频率响应调整引脚
- 高频峰值调整
- 宽带增益调整
- 压摆率：2700 V/µs
- 低输出噪声
- 1.5 mV均方根集成噪声（100米均衡带宽）
- 直流输出失调调整
- 均衡通带纹波：±1 dB (70 MHz)
- 电源电流：24 mA (±5 V)
- 3 mm x 3 mm、8引脚小型LFCSP封装
特性

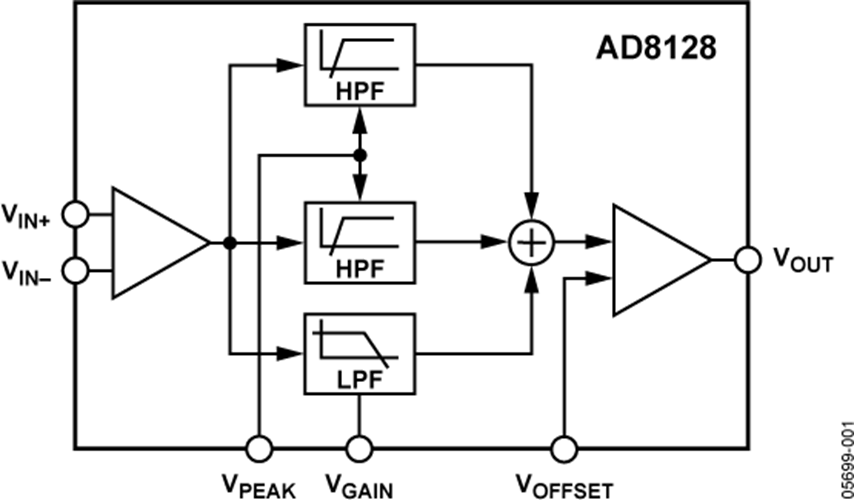

AD8128是一款高速、差分接收器/均衡器，可以补偿5类非屏蔽双绞线(UTP)电缆的传输损耗。它集合了多种频率相关增益级，能够最接近5类/5e类电缆的反转频率响应。对于100米电缆，可以实现120 MHz的均衡带宽。
AD8128既可以用作独立的接收器/均衡器，也可以与三通道差分接收器AD8143配合使用，为通过UTP电缆接收RGB信号的应用（例如KVM）提供完整的低成本解决方案。
AD8128具有三个控制引脚，用来提供最佳5类/5e类补偿。均衡电缆长度与施加于VPEAK引脚的电压成正比，用于控制高频峰值的量。VGAIN调整0 dB至3 dB的宽带增益，以补偿电缆阻性损耗。VOFFSET支持±2.5 V的输出偏移，增加了直流耦合系统的灵活性。
该器件具有低集成输出噪声和失调电压调整功能，非常适合通过5类电缆传输宽带RGB信号的直流耦合应用。对于UTP电缆长度超过100米的系统，可以将两个AD8128器件级联起来，以补偿最长200米5类/5e类电缆。
AD8128采用3 mm × 3 mm、8引脚LFCSP封装，额定工作温度范围为-40°C至+85°C。
应用
- 键盘-视频-鼠标(KVM)
- RGB视频通过非屏蔽双绞线(UTP)电缆接收器传输
- 专业视频投影与分配
- 安保视频
