TI德州仪器 LT6556 产品介绍

2026-04-14 0次

说明

750MHz -3dB 小信号带宽
450MHz -3dB 2V_P-P 大信号带宽
120MHz ±0.1dB 带宽
高转换速率：2100V/μs
数值为 1 的固定增益；不需要使用外部电阻器
72dB 通道分离度 (在 10MHz)
52dB 通道分离度 (在 100MHz)
-84dBc 二次谐波失真 (在 10MHz， 2V_P-P)，
-87dBc 三次谐波失真 (在 10MHz， 2V_P-P)
低电源电流：每个放大器为 9.5mA
6.5ns 0.1% 稳定时间 (对于 2V 阶跃)
当停用时每个放大器的 I_SS ≤ 330μA
0.033% 的差分增益，0.022° 的差分相位
宽电源范围：±2.25V (4.5V) 至 ±6V (12V)
可提供 24 引脚 SSOP 封装和 24 引脚 QFN 封装

特性

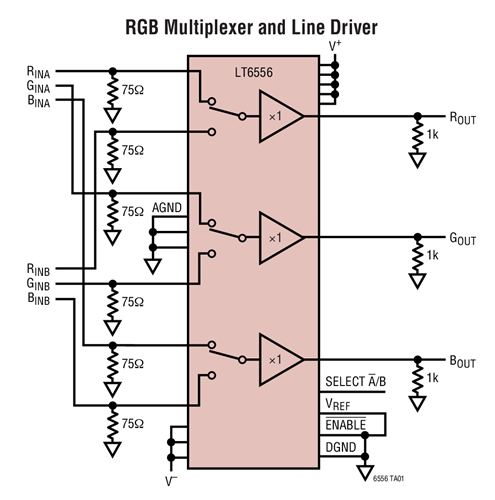

LT^®6556 是一款高速三路 2:1 视频多路复用器，具有一个在内部固定数值为 1 的增益。个别缓冲器专为在驱动一个 1k 负载时实现高性能而优化，并具有一个 450MHz 的 2V_P-P –3dB 带宽，从而使其成为驱动非常高分辨率视频信号的理想选择。用于每个放大器的单独电源引脚将通道分离度提升至 72dB，因而使得 LT6556 在许多高速应用中的表现胜人一筹。

虽然 LT6556 的性能专为双电源操作而优化，但是它也可以依靠低至 4.5V 的单电源供电运行。当采用双 5V 电源时，每个放大器仅吸收 9.5mA。当停用时，放大器的吸收电流小于 330μA，而且输出变至高阻抗。对于要求数值为 2 固定增益的应用，请查阅 LT6555 的数据手册。

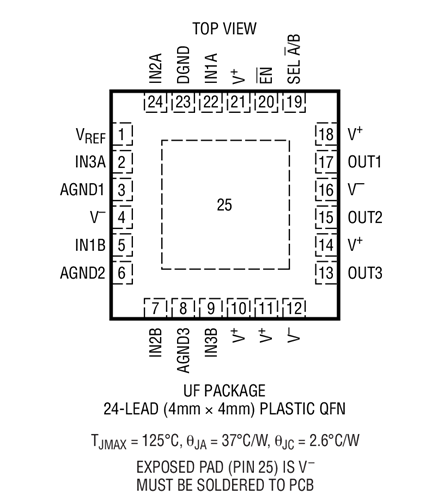

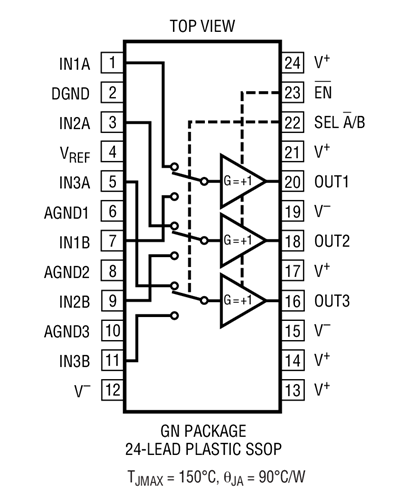

LT6556 可提供 24 引脚 SSOP 封装和超紧凑的 24 引脚 QFN 封装。
