说明

特性

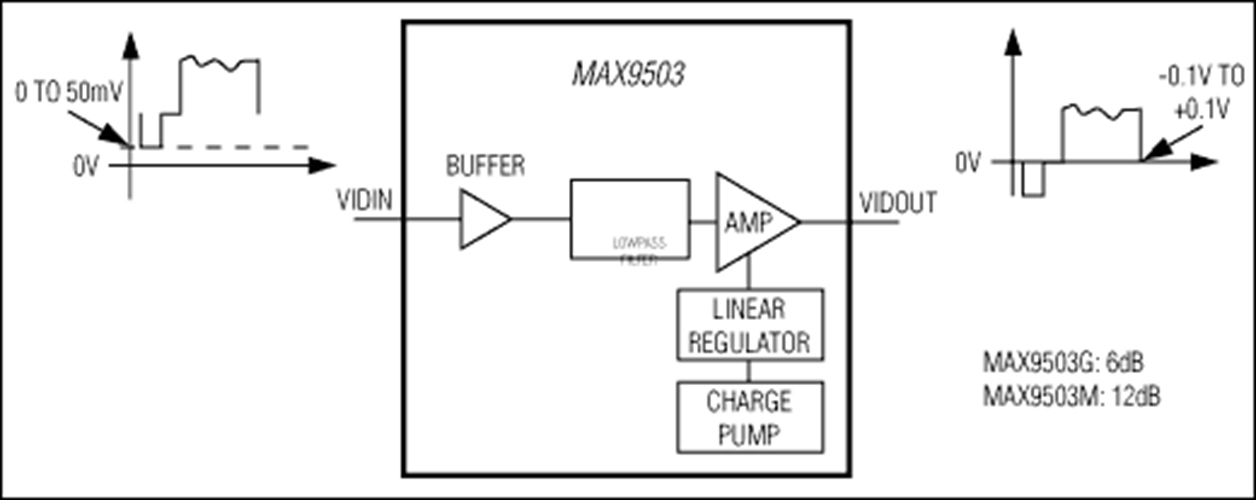

MAX9503能对标准清晰度的视频信号进行滤波和放大。Maxim的DirectDrive技术省去了大体积输出耦合电容，可将视频黑电平设置至地。MAX9503的输入可直接连接至视频数字-模拟转换器(DAC)的输出。MAX9503提供了一个紧凑、高集成度、低功耗的方案。

内部重建滤波器可以平滑来自于DAC的视频信号中的台阶，并降低其中的毛刺。重建滤波器在9MHz频点的衰减通常为3dB，在27MHz频点的衰减通常为50dB，5.5MHz通带内具有±1dB的平坦度。

Maxim的DirectDrive技术采用内置电荷泵和线性稳压器产生干净的负电源，以驱动同步信号至地电平以下。电荷泵只给视频输出注入极少的噪声，不会造成画面瑕疵。

MAX9503可提供+6dB (MAX9503G)和+12dB (MAX9503M)两种增益。该器件采用2.7V至3.6V的单电源供电，具有10nA低功耗关断模式。

MAX9503提供节省空间的16引脚QSOP和16引脚TQFN封装，工作在-40°C至+85°C的宽温度范围。

应用

• 数码相机
• 移动电话/智能电话
• 便携式媒体播放器
• 安全监控摄像机
• 空间受限的低功耗便携式设备
