说明

低功耗 | 电源电流：每个放大器1 mA
高速
- −3 dB带宽：350 MHz (G = +1)
- 压摆率：425 V/μs
低成本
低噪声
- 8 nV/√Hz (100 kHz)
- 600 fA/√Hz (100 kHz)
低输入偏置电流：750 nA（最大值）
低失真
- SFDR：-90 dB (1 MHz)
- SFDR：-65 dB (5 MHz)
宽电源电压范围：3 V至12 V
小型封装：8引脚SOT-23、5引脚SC70和8引脚SOIC

AD8039-EP支持防务和航空航天应用（AQEC标准）

下载AD8039-EP数据手册(pdf)
扩展温度范围：-55°C至+105°C
受控制造基线
唯一封装/测试厂
唯一制造厂
增强型产品变更通知
认证数据可应要求提供
V62/12644 DSCC图纸号

特性

AD8038（单路）和AD8039（双路）放大器是高速(350 MHz)电压反馈型放大器，具有极低的静态电流，每个放大器仅1.0 mA（典型值，最大值为1.5 mA），采用8引脚SOIC封装的AD8038单路放大器具有禁用特性。该放大器不仅功耗低、成本低，而且整体性能也很出色。此外，它还具有高压摆率(425 V/μs)及低输入失调电压（最大3 mV）特性。

这款放大器采用ADI公司的专有XFCB工艺制造，能够以极低的静态电流实现低噪声工作（8 nV/√Hz、600 fA/√Hz）。宽电源电压范围（3 V至12 V）、宽带宽和小尺寸封装，则使AD8038和AD8039放大器更适合各种优先考虑功耗与空间的应用。

AD8038和AD8039放大器具有与任一供电轨相差1 V的宽输入共模范围，输出摆幅在各供电轨1 V范围内。这些放大器针对驱动最高15 pF的容性负载进行了优化。如果要驱动更大的容性负载，则需要一个小的串联电阻，以免峰值过高或过冲。

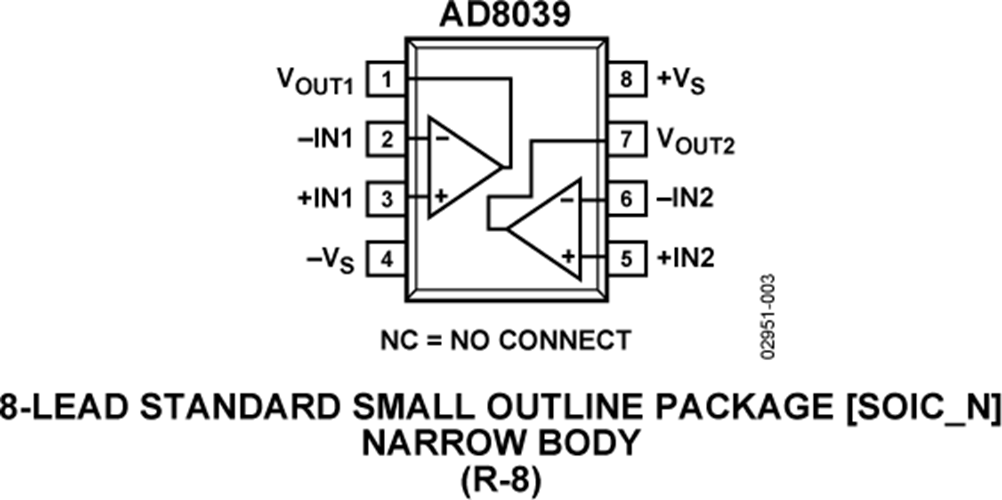

AD8039放大器提供8引脚SOT-23封装，单路AD8038提供8引脚SOIC和5引脚SC70两种封装。这些放大器的额定工作温度范围为−40°C至+85°C工业温度范围。
