AD8075

量产

500 MHz、G=+1和+2、三路视频缓冲器，具有禁用特性

TI德州仪器 AD8075 产品介绍

2026-04-14 0次

说明

±5 V双电源
高速完全缓冲输入和输出
–3 dB带宽：600 MHz (200 mV峰峰值)
–3 dB带宽：500 MHz (2 V峰峰值)
压摆率：1600 V/µs (G = +1)
压摆率：1350 V/µs (G = +2)
快速建立时间：4 ns
低电源电流：<30 mA
高关断隔离：90 dB (10 MHz)
快速输出禁用特性
出色的视频特性(R_L = 150 Ω):
0.1 dB增益平坦度：50 MHz
差分增益误差：0.01%
差分相位误差：0.01°
“所有不利”串扰
–80 dB (10 MHz)
–50 dB (100 MHz)
低成本

特性

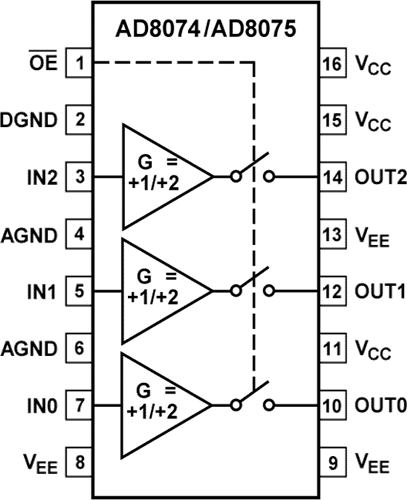

AD8074/AD8075均为高速三路视频缓冲器，增益分别为+1和+2，采用±5V电源供电，-3dB全信号带宽高于500MHz，压摆率高于1350V/µs。所有不利串扰均优于-80dB，隔离性能为90dB，因而适合许多高速应用。差分增益和差分相位误差分别为0.01%和0.01°。AD8074/75的0.1dB增益平坦度高达70MHz，特别适合RGB缓冲或驱动应用。采用±5V电源时，功耗小于30mA。

两款器件均具有高速禁用特性，使输出可以进入高阻抗状态，因此可构建较大的输入阵列，同时使“关断(OFF)”通道的输出负载降至最低。AD8074/75采用16引脚TSSOP封装。
