TI德州仪器 MAX4417 产品介绍

2026-04-14 0次

说明

1.6mA超低电源电流
+3V/+5V单电源供电
高速

-3dB带宽：400MHz (MAX4414/MAX4416/MAX4418)
200V/µs压摆率(MAX4414/MAX4416/MAX4418)
-3dB带宽：150MHz (MAX4415/MAX4417/MAX4419)
470V/µs压摆率(MAX4415/MAX4417/MAX4419)

轨到轨输出
输入共模范围扩展至V_EE以上
低差分增益/相位：0.03%/0.15°
5MHz时具有低失真(MAX4414/MAX4416/MAX4418)

-93dBc SFDR
总谐波失真：0.003%

低成本

特性

MAX4414–MAX4419运算放大器兼具高速性能、低失真和超低电源电流。这些器件中每个放大器的电源电流消耗仅为1.6mA，采用+2.7V至+5.5V单电源供电，具有轨到轨输出，并且其共模输入电压范围从地电压以下100mV扩展至正供电轨的1.5V范围内。

MAX4414/MAX4416/MAX4418单通道/双通道/四通道运算放大器单位增益稳定，可实现400MHz的-3dB带宽和200V/µs的压摆率。MAX4415/MAX4417/MAX4419单通道/双通道/四通道运算放大器针对+5V/V或更高的闭环增益进行了补偿，并以470V/µs的压摆率实现了150MHz的-3dB带宽。MAX4414–MAX4419兼具高速度、超低功耗和低失真，非常适合视频、通信和仪器仪表等低功耗/低电压、高速便携式系统。

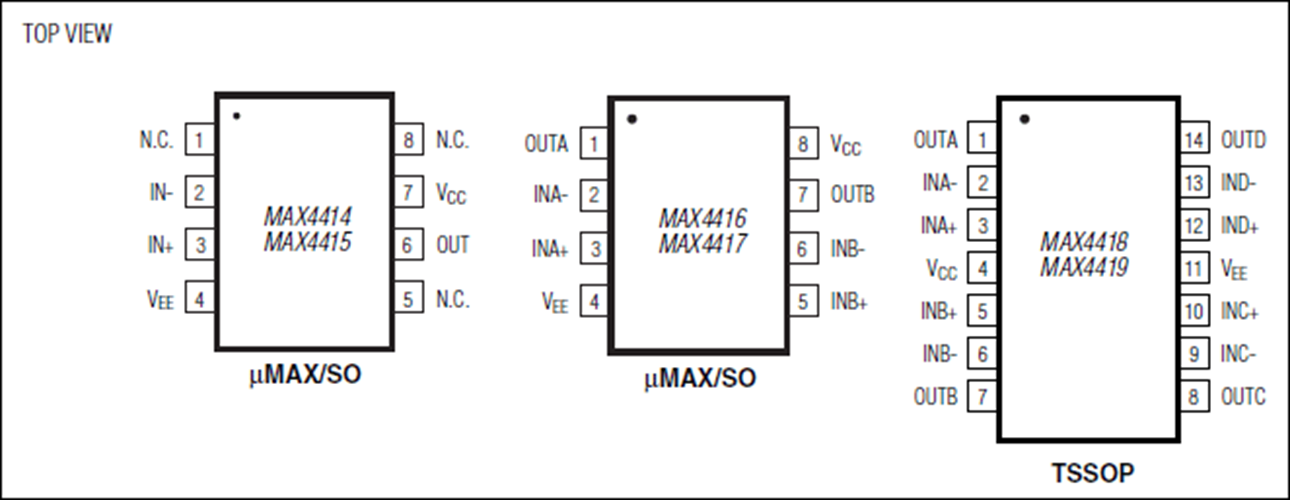

MAX4414/MAX4415单通道放大器和MAX4416/MAX4417双通道放大器采用节省空间的8引脚µMAX^®和SO封装，而MAX4418/MAX4419四通道放大器采用14引脚TSSOP封装。

应用
