TI德州仪器 MAX4430 产品介绍

2026-04-14 0次

说明

37ns内实现16位准确建立(MAX4430/MAX4432)
1MHz、4V_P-P输出时的SFDR为100dB
输入电压噪声密度：2.8nV/√Hz
开环增益：110dB（最小值）
145V/µs压摆率(MAX4431/MAX4433)
60mA高输出驱动电流
宽电压摆幅能够以≥ 4V_P-P输入动态范围驱动ADC输入
采用节省空间的封装
- 5引脚SOT23 (MAX4430/MAX4431)
- 8引脚µMAX (MAX4432/MAX4433)

特性

MAX4430/MAX4431单通道运算放大器和MAX4432/MAX4433双通道运算放大器具有宽带宽、37ns内的16位建立时间，并支持低噪声/低失真工作。MAX4430/MAX4432针对单位增益稳定性进行了补偿，小信号-3dB带宽为180MHz。MAX4431/MAX4433针对+2或更大的闭环增益进行了补偿，小信号-3dB带宽为215MHz。

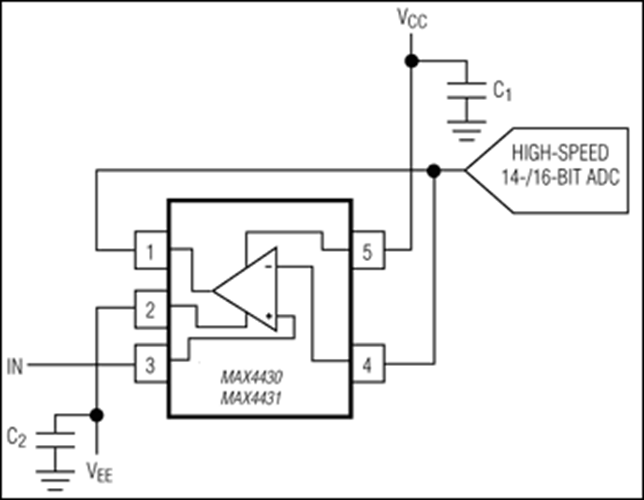

MAX4430–MAX4433运算放大器中的每个放大器仅需要11mA的电源电流，同时实现125dB的开环增益。电压噪声密度低至2.8nV/√Hz，并在1MHz时提供100dB无杂散动态范围(SFDR)。上述特性使得这些运算放大器非常适合驱动现代高速14位和16位模数转换器(ADC)。

这些高速运算放大器具有宽输出电压摆幅，能够驱动输入动态范围≥ 4V和输出驱动电流高达60mA的ADC。MAX4430–MAX4433采用电压反馈架构，能够满足许多以前需依赖电流反馈型放大器应用的要求。

MAX4430/MAX4431采用节省空间的5引脚SOT23封装，MAX4432/MAX4433采用8引脚µMAX^®封装。
