TI德州仪器 MAX4447 产品介绍

2026-04-14 0次

说明

6500V/µs压摆率(MAX4449)
小信号带宽
- 430MHz (MAX4447)
- 330MHz (MAX4448)
- 400MHz (MAX4449)
0.1dB增益平坦度：200MHz (MAX4447)
130mA输出驱动电流
+2V/V内部固定增益(MAX4447)
外部增益选择
- >+2V/V (MAX4448)
- >+5V/V (MAX4449)
100kHz时的SFDR为-78dB
低差分增益/相位：0.01%/0.02°
超低噪声：f_IN = 1MHz时为23nV/root-Hz
0.1%建立时间：8ns

特性

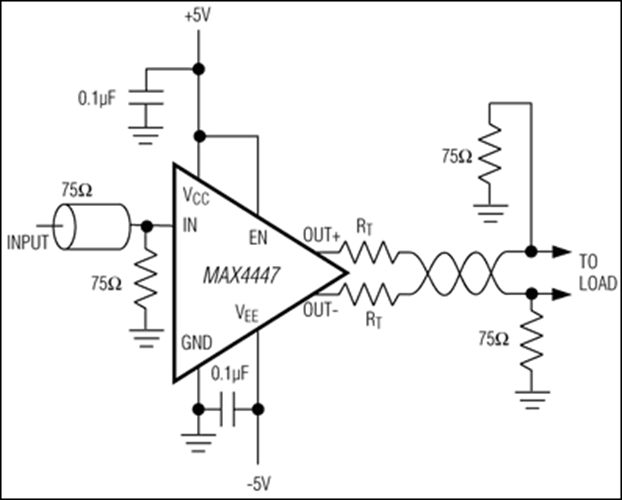

MAX4447/MAX4448/MAX4449单端至差分线路驱动器专为高速通信而设计。这些器件利用电流反馈来获得更大的带宽，可提供高达405MHz的全功率带宽，并具有高达6500V/µs的压摆率。MAX4447具有+2V/V的固定增益和430MHz的小信号带宽。MAX4448/MAX4449的小信号带宽分别为330MHz和400MHz，并分别针对+2V/V和+5V/V的最小增益配置进行了内部补偿。为了获得更大的设计灵活性，MAX4448/MAX4449支持使用外部增益设置电阻进行可变增益选择。低功耗使能模式可将电流消耗降至5.5mA以下，并将输出置于高阻抗状态。

MAX4447/MAX4448/MAX4449可在50Ω负载下通过±5V电源提供±6.2V的差分输出摆幅。这些放大器具有出色的差分增益/相位和噪声规格，是各种视频和RF信号处理与传输应用的适宜之选。
