TI德州仪器 MAX4215 产品介绍
2026-04-14
0次
说明
- 用于+2V/V或-1V/V闭环增益的内部精密电阻
- 高速
- -3dB带宽为230MHz
- 0.1dB增益平坦度：90MHz (MAX4219/MAX4222)
- 压摆率：600V/µs
- 3.3V/5.0V单电源供电
- 轨到轨输出摆幅
- 输入共模范围扩展至VEE以上
- 低差分增益/相位误差：0.03%/0.04°
- 低失真（5MHz时）
- -72dBc SFDR
- 总谐波失真：-71dB
- 高输出驱动电流：±120mA
- 5.5mA低电源电流
- 关断电源电流：400µA (MAX4215/MAX4219)
- 节省空间的SOT23、µMAX®或QSOP封装
特性
MAX4214/MAX4215/MAX4217/MAX4219/MAX4222是增益为+2（或-1）的精密、闭环缓冲器，具有高压摆率、高输出驱动电流以及低差分增益和相位误差。它们采用3.15V至11V单电源或±1.575V至±5.5V双电源供电。输入共模电压范围扩展至负电源轨以上100mV，输出摆幅为轨到轨。
这些器件仅需要5.5mA的静态电源电流，同时实现230MHz的-3dB带宽和600V/µs的压摆率。此外，MAX4215/MAX4219具有禁用功能，可将每个缓冲器的电源电流降至400µA。输入电压噪声仅为10nV/root-Hz，输入电流噪声仅为1.3pA/root-Hz。该缓冲器系列非常适合需要宽带宽的低功耗/低电压应用，例如视频、通信和仪器仪表系统。对于空间敏感型应用，MAX4214采用微型5引脚SOT23封装。
应用
- ADC接口
- 电池供电应用
- CCD成像

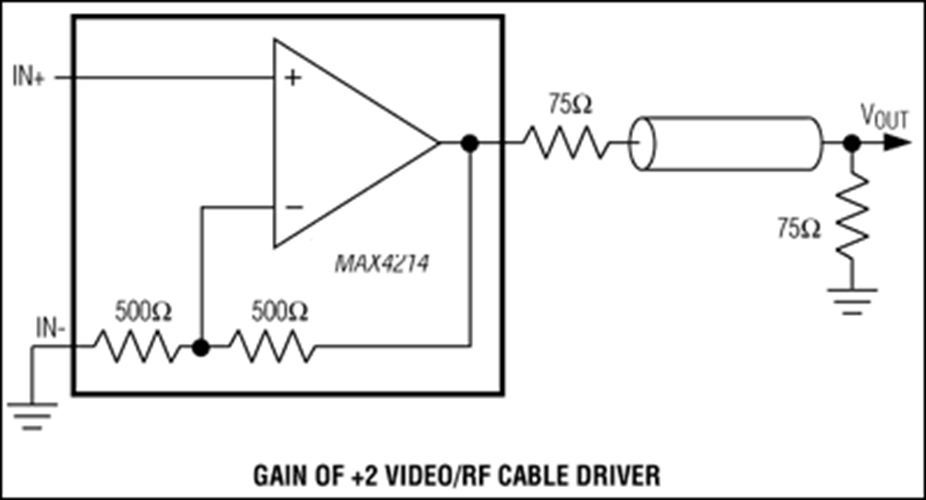

- 视频线路驱动器
- 视频多路复用
- 视频路由和切换系统
