TI德州仪器 MAX4017 产品介绍
2026-04-14
0次
说明
- 用于+2或-1闭环增益的内部精密电阻
- 高速：
- -3dB带宽为200MHz
- 0.1dB增益平坦度：30MHz（最小值6MHz）
- 压摆率：600V/µs
- 3.3V/5.0V单电源供电
- 轨到轨输出摆幅
- 输入电压范围扩展至VEE以上
- 低差分增益/相位：0.04%/0.02°
- 低失真（5MHz时）：
- -78dBc无杂散动态范围
- 总谐波失真：-75dB
- 高输出驱动电流：±120mA
- 5.5mA低电源电流
- 关断电源电流：400µA
- 节省空间的SOT23-5、µMAX®或QSOP封装
特性
MAX4014/MAX4017/MAX4019/MAX4022是增益为+2（或-1）的精密、闭环缓冲器，具有高压摆率、高输出驱动电流以及低差分增益和相位误差。这些单电源器件采用+3.15V至+11V或±1.575V至±5.5V双电源供电。输入电压范围扩展至负供电轨以上100mV，输出摆幅为轨到轨。
这些器件仅需要5.5mA的静态电源电流，同时实现200MHz的-3dB带宽和600V/µs的压摆率。此外，MAX4019具有禁用功能，可将电源电流降至400µA。这些器件的输入电压噪声仅为10nV/√Hz，输入电流噪声仅为1.3pA/√Hz。该缓冲器系列非常适合需要宽带宽的低功耗/低电压应用，例如视频、通信和仪器仪表系统。对于空间敏感型应用，MAX4014采用微型5引脚SOT23封装。
应用
- ADC接口
- 便携式电池供电仪表

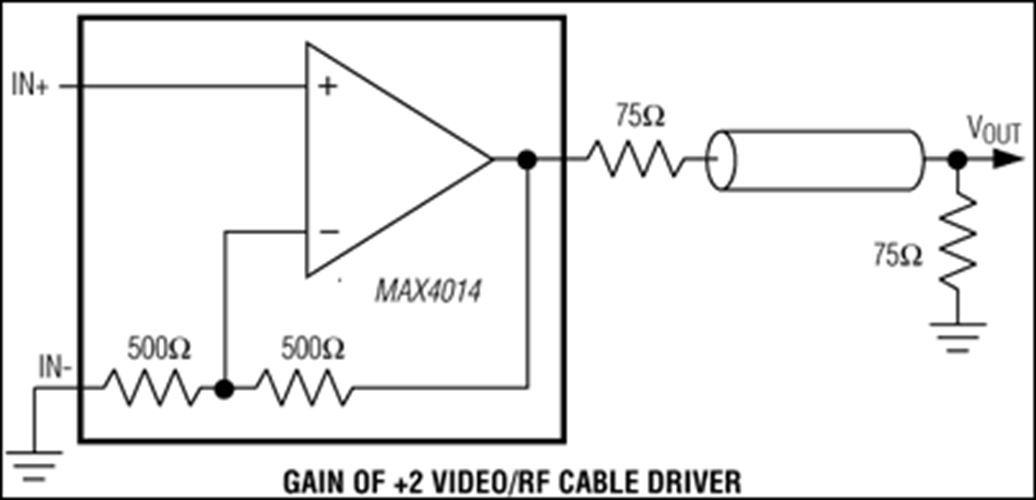

- 视频线驱动器
