在信号调理放大等应用中，设计工程师往往需要在带宽、噪声、功耗和成本之间做出权衡。芯伯乐（XBLW）推出的XOPA340（单通道）、XOPA2340（双通道）和XOPA4340（四通道）系列CMOS精密运算放大器，以其11MHz带宽、8nV/√Hz低噪声、750uA低功耗以及轨到轨输入输出特性，为工业控制、汽车电子和电池供电设备提供了兼具性能与成本的理想解决方案。

一、新品推荐：XOPA340/XOPA2340/XOPA4340系列

XOPA340/XOPA2340/XOPA4340系列是芯伯乐新一代通用低功耗运放，采用先进的CMOS工艺设计，在极低的静态电流下实现了11MHz增益带宽积和11V/us压摆率。其超低噪声（8nV/√Hz@10kHz）和低输入偏置电流（典型1pA）使其非常适合高阻抗信号源调理，如光电二极管放大、压电传感器接口等。

二、核心特性：

-宽带宽：11MHz单位增益带宽，适合高频信号调理

-低噪声：8nV/√Hz@10kHz，适用于高精度测量

-低失调电压：最大±0.35mV

-低功耗：每通道静态电流仅750uA

-轨到轨输入输出：输入范围覆盖电源轨，输出摆幅接近轨对轨

-宽电源范围：1.8V~5.5V

-增强型EMI滤波：集成输入EMI滤波器，提升抗干扰能力

-高ESD防护：4kVHBM，适合工业级应用

-多种封装：SOT23-5、SOP-8、MSOP-8、SOP-14、TSSOP-14

三、应用场景：

-汽车HEV/EV逆变器与电机控制

-电池供电仪器

-ADAS传感器信号调理

-电机相电流检测

-有源滤波器

-光电二极管放大

-条码扫描器

四、电路设计指南

差分放大器电路

XOPA340/XOPA2340/XOPA4340系列的高带宽和低噪声使其非常适合构建精密差分放大器。

上图为一个典型差分放大电路，用于将差分信号转换为单端输出，同时抑制共模噪声。通过匹配外部电阻（R4/R3=R2/R1），可获得高共模抑制比。

五、仪表放大器电路

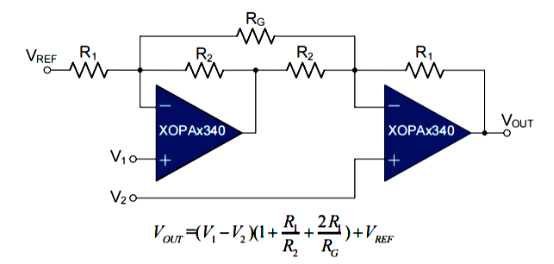

XOPAx340系列器件非常适合用于对电池供电应用中的传感器信号进行调理。上图展示了一款采用XOPAx340运算放大器构建的两路运算放大器仪表放大器。该电路适用于需要在高增益条件下抑制共模噪声的应用场合。参考电压(VREF)由低阻抗源提供。在单电压供电应用中，VREF通常为Vs/2。

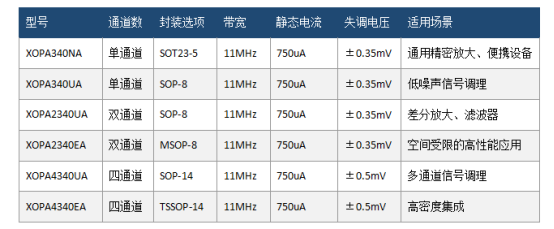

六、选型指导

七、布板设计建议

为充分发挥XOPA340/XOPA2340/XOPA4340系列的高性能，建议在PCB布局中注意以下几点：

1.电源去耦：在每个电源引脚附近放置0.1uF陶瓷电容，并尽量靠近引脚，减少电源噪声耦合。

2.避免热电偶效应：使用相同材料连接输入路径，保持温度均匀，避免产生Seebeck电压造成失调。

3.输入输出隔离：输入输出走线避免平行，减少寄生电容反馈。

4.地平面设计：使用连续地平面降低阻抗，但注意不要在输入敏感区域引入地环路。

5.散热考虑：对于多通道或高输出电流应用，确保有足够散热过孔和铜箔面积。

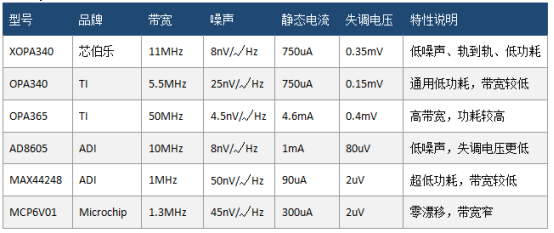

八、国外替代型号对比

XOPA340/XOPA2340/XOPA4340在11MHz带宽、低噪声和低功耗之间取得了良好平衡，特别适合需要兼顾动态范围和精度的电池供电设备与工业控制系统。

九、总结

芯伯乐XOPA340/XOPA2340/XOPA4340系列CMOS运算放大器以其11MHz带宽、8nV/√Hz低噪声、750uA低功耗以及轨到轨特性，为工程师提供了一个高性能、低成本的模拟信号调理方案。
