在嵌入式系统与智能设备中，小容量、可重复擦写的非易失性存储器始终扮演着关键角色。芯伯乐24Cxx系列串行EEPROM凭借其标准化的接口、稳定的性能与极低的功耗，成为存储配置参数、用户设置、运行日志等的首选方案。无论是消费电子、工业控制还是物联网设备，都能见到它的身影。
一、产品概述
24C02/24C04/24Cxx系列是基于IIC总线协议的串行电可擦除存储器（EEPROM），支持在断电后长期保存数据。芯片采用SOP8、SOT23-5等紧凑封装，适应各类空间受限场景。工作电压范围宽（1.8V~5.5V），兼容3.3V与5V系统，具有良好的电源适应性。该系列覆盖从1Kbit至128Kbit等多种容量，常见型号包括：
|
型号 |
容量 |
组织 |
页写大小 |
工作电压 |
通讯协议 |
封装选项 |
|
XBLW 24C01 |
1 Kbit |
128 x 8 |
8 字节 |
1.8V~5.5V |
IIC |
SOP8,SOT23-5 |
|
XBLW 24C02 |
2 Kbit |
256 x 8 |
8 字节 |
1.8V~5.5V |
IIC |
SOP8,SOT23-5 |
|
XBLW 24C04 |
4 Kbit |
512 x 8 |
16 字节 |
1.8V~5.5V |
IIC |
SOP8,SOT23-5 |
|
XBLW 24C08 |
8 Kbit |
1024 x 8 |
16 字节 |
1.8V~5.5V |
IIC |
SOP8,SOT23-5 |
|
XBLW 24C16 |
16 Kbit |
2048 x 8 |
16 字节 |
1.8V~5.5V |
IIC |
SOP8,SOT23-5 |
|
XBLW 24C32 |
32 Kbit |
4096 x 8 |
32 字节 |
1.8V~5.5V |
IIC |
SOP8,SOT23-5 |
|
XBLW 24C64 |
64 Kbit |
8192 x 8 |
32 字节 |
1.8V~5.5V |
IIC |
SOP8,SOT23-5 |
|
XBLW 24C128 |
128 Kbit |
16384 x 8 |
64 字节 |
1.8V~5.5V |
IIC |
SOP8,SOT23-5 |
二、核心优势
l 标准IIC接口：只需两根信号线（SCL、SDA），极大节省MCU引脚资源。
l 高可靠性：支持100万次擦写循环与100年数据保存寿命，确保数据长期稳定。
l 宽电压工作：1.8V~5.5V，适用于电池供电或低功耗设备。
l 内置写保护：支持硬件写保护引脚（WP），防止误写操作。
l 页写能力：支持多字节页写操作，提高写入效率。
l 多种地址选项：通过A0/A1/A2引脚实现同总线多器件寻址，扩展灵活。
三、典型应用场景
智能家电：存储洗衣机模式、空调设置、用户习惯等参数。
物联网终端：保存传感器标定数据、节点身份标识、网络配置。

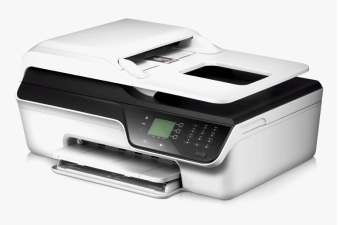

消费电子：如打印机存配置、数码相框存图片索引、音响存音效参数。

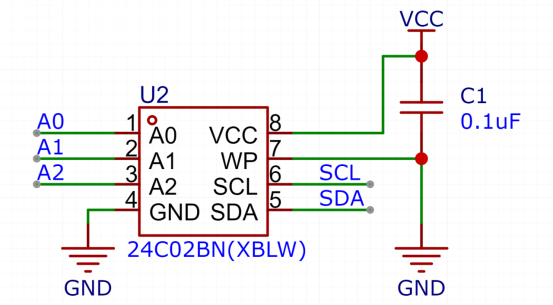

四、典型应用电路设计指南
基本接线示例：
VCC：接1.8V~5.5V电源
GND：接地
SCL：接MCU的IIC时钟线
SDA：接MCU的IIC数据线（需上拉电阻，通常4.7kΩ）
A0/A1/A2：地址选择引脚，根据引脚高低电平决定地址器件IIC地址
WP：接高电平禁止写入，接低电平允许写入
> 设计提示：
> 若总线挂载多个EEPROM，可通过A0/A1/A2引脚设置不同地址。
> 建议在SDA与SCL线上串联小电阻（如100Ω）以抑制信号振铃。
五、总结
芯伯乐24C02/24C04/24Cxx系列EEPROM以其标准化接口、高可靠性、低功耗与极简的外围电路，成为小容量非易失存储设计的经典之选。无论是在成本敏感型消费产品，还是在严苛环境下的工业设备中，它都能提供稳定、灵活、易于集成的存储解决方案，助力工程师快速实现产品功能并提升系统可靠性。
