在精密信号采集、传感器接口和电池供电系统中，对运算放大器的要求越来越高：不仅要具备极低的失调电压和漂移，还需兼顾低功耗、宽工作电压和良好的抗干扰能力。芯伯乐（XBLW）推出的XOPA333（单通道）和XOPA2333（双通道）系列零漂移CMOS运算放大器，凭借其15uV超低失调电压、350kHz带宽、26uA超低功耗等特性，成为工业控制、医疗设备和精密测量领域的理想选择。

一、新品推荐：XOPA333/XOPA2333系列

XOPA333/XOPA2333是芯伯乐推出的高性能零漂移运算放大器系列，采用先进的斩波稳零技术，能够实时测量和补偿输入失调电压，消除时间和温度变化带来的漂移及1/f噪声影响。其典型失调电压漂移仅为±50nV/℃，确保在全温度范围内保持高精度。

二、核心特性：

-超高直流精度：输入失调电压低至±15uV（最大值）

-极低漂移：±50nV/℃（最大值）

-高开环增益：112dB

-低功耗：每通道静态电流仅26uA

-宽电源范围：工作电压1.8V至5.5V

-轨到轨输入输出：支持高侧和低侧信号检测

-增强型EMI防护：提升系统抗干扰能力

-ESD防护：5kVHBM，适合工业级应用

三、应用场景：

-精密电流检测

-温度、压力和位置传感器

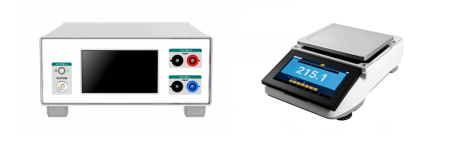

-医疗仪器（如电子秤、体温计）

-热电偶放大器

-应变计信号调理

四、电路设计指南

l 低侧电流检测电路

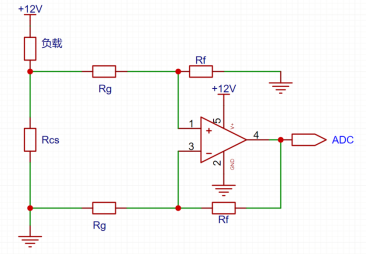

XOPA333非常适合用于低侧电流检测应用。上图为典型电路，增益由R2/R1决定，公式为Vout = (1 + Rf/Rg) × ( I_load × Rcs)。输出与负载电流成正比，适合电池管理系统和电源监控。

l 差分放大电路

如图为差分信号放大电路。如果电阻比相等R1=R3，R2=R4，则Vout= R2 / R1 ( Vp - Vn ) + VREF。

此电路非常适合用于差分微小信号的放大，XOPA333/XOPA2333的零漂移（自动校准）、极低失调电压与温漂、高共模抑制比（CMRR）等优势，使信号放大更准确、误差更小。

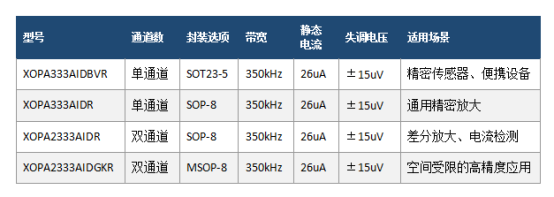

五、选型指导

六、布板设计建议

为实现XOPA333/XOPA2333的最佳性能，建议在PCB布局中注意以下几点：

1.避免热电偶效应：使用低热电势材料，保持输入引脚温度一致，避免产生Seebeck电压。

2.使用保护环：在输入引脚周围布置保护环，并连接到同相输入端，减少漏电流。

3.减少输入输出耦合：输入输出走线避免平行布置，减少寄生电容带来的正反馈。

4.地平面设计：使用地平面有助于散热和抗干扰，但注意避免引入地环路噪声。

5.电源去耦：在每个电源引脚附近放置0.1uF陶瓷电容，减少电源噪声影响。
