• 200mV 最大压差 (在 10mA 输出电流条件下)
• 4μA 典型静态电流
• 0.15% 最大初始准确度
• 无需输出电容器
• 输出可提供 10mA 电流，吸收 2mA 电流

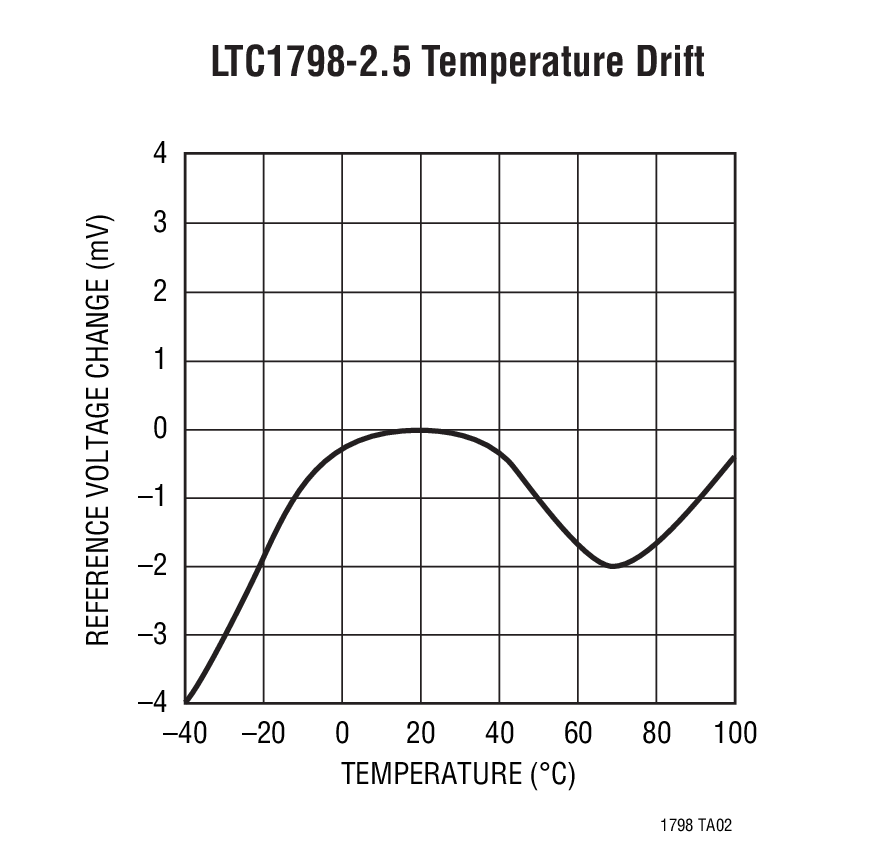

• 40ppm/°C 最大温度漂移
• 电压选项：2.5V、3V、4.1V、5V 和可调
• 采用 SO-8 封装

产品详情和应用

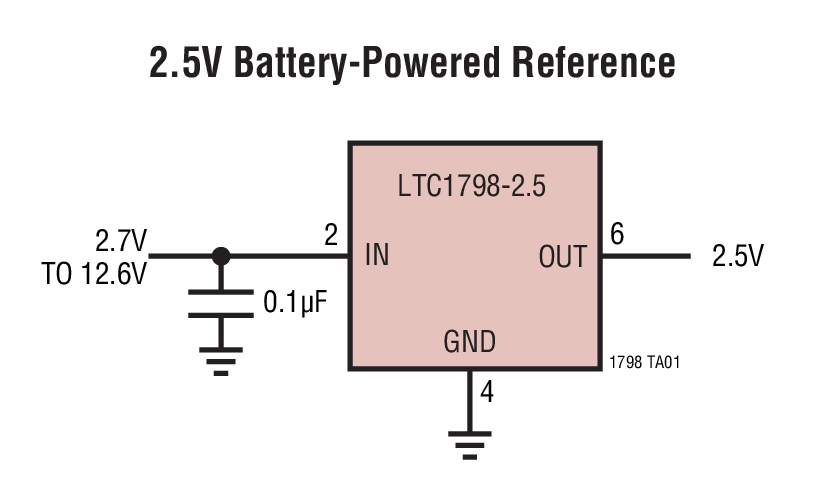

LTC^®1798 / LTC1798-2.5 / LTC1798-3 / LTC1798-4.1 / LTC1798-5 是微功率带隙基准，这些器件兼具高准确度和低漂移以及非常低电源电流和小封装尺寸的特点。超低静态电流与低压差电压 (最大值仅为 200mV) 的组合使它们成为电池供电型设备的理想选择。对于可调型器件 LTC1798，输出电压由一个外部电阻分压器来设定。

该基准系列采用曲率补偿来获得低温度系数，并使用经修整的薄膜电阻器来实现高输出准确度。这些基准能够提供高达 10mA 的电流和吸收高达 2mA 的电流，从而使其非常适合于精准稳压器应用。它们可在未使用一个输出旁路电容器的情况下保持稳定，但也可以在采用高达 1μF 电容时实现稳定。在 PC 板空间非常宝贵和需要实现快速稳定的关键应用中，这个特点是很重要的。

LTC1798 系列基准提供了优于并联基准的功耗水平。除了电源电流之外，并联基准在空载情况下还必须消耗电流来运作。

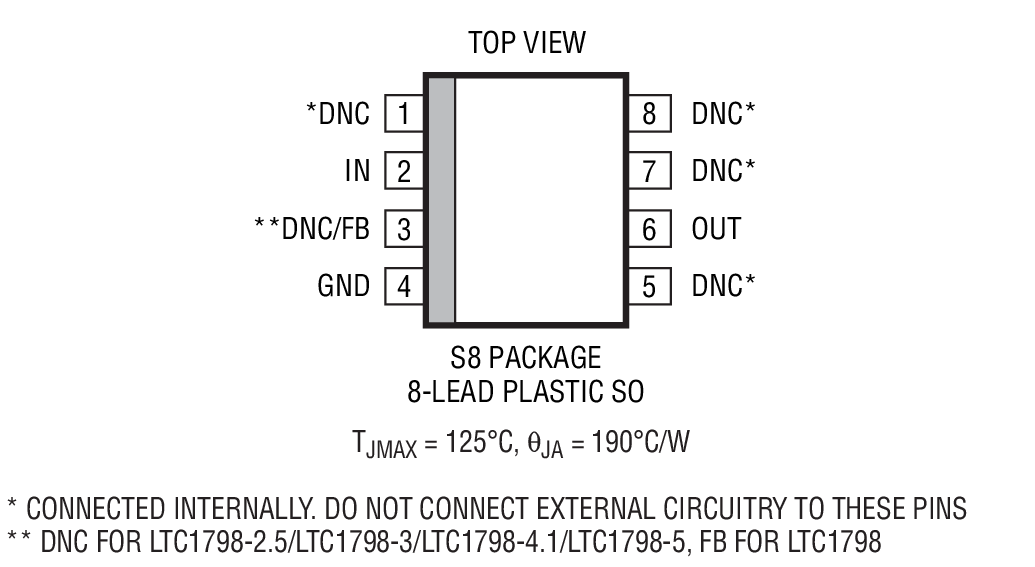

LTC1798 系列采用 SO-8 封装。
