ADI亚德诺_AD1580_产品介绍

ADI亚德诺 AD1580 产品介绍

2026-03-09 0次

特性

宽工作电流范围：50 µA至10 mA
初始精度：±0.1%（最大值）
温度漂移：±50 ppm/°C（最大值）
输出阻抗：0.5 Ω（最大值）

宽带噪声（10 Hz至10 kHz）：20 µV rms
工作温度范围：–40°C至+85°C
高ESD保护额定值
4 kV人体模型
400 V机器模型

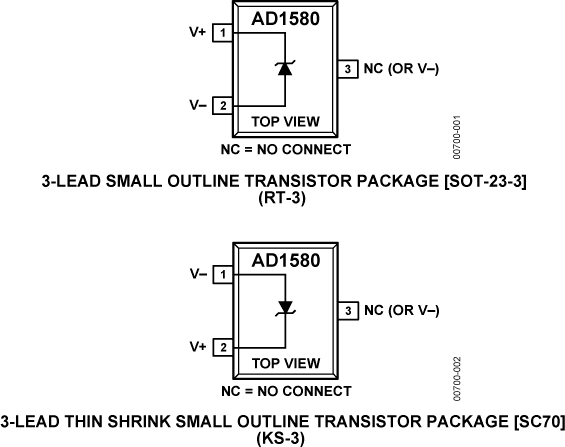

紧凑的SOT-23和SC70表贴封装

产品详情和应用

AD1580是一款低成本、双引脚（分流）、精密带隙基准电压源，可以利用50 µA至10 mA的输入电流提供精确的1.225 V输出电压。

它的片内器件具有精确匹配和热跟踪特性，因而可以实现出色的精度和稳定性。利用专有曲率校正设计技术，则可以使电压输出温度特性的非线性度降至低点。该器件使用任意大小的容性负载均可保持稳定。

AD1580的最小工作电流较低，非常适合在电池供电的3 V或5 V系统中使用。此外，该器件的工作电流范围较宽，因此极其灵活通用，适合各种高电流应用。

AD1580分为A、B两级，二者均提供SOT-23和SC70两种封装，这也是目前较小的表贴封装。两种等级产品的额定温度范围均为−40°C至+85°C工业温度范围。

应用

便携式电池供电设备
蜂窝电话、笔记本电脑、PDA、GPS、DMM
计算机工作站
适用于各种视频RAMDAC
智能工业发射机
PCMCIA 卡
汽车电子
3 V/5 V、8位至12位数据转换器

数据手册, Rev. D, 1/08
