特性

• 初始精度：0.2%（最大值）
• 温度系数：15ppm/°C（最大值）
• 静态电源电流：35µA（最大值）
• 电源电流随V_IN的变化为0.8µA/V
• 输出拉电流和灌电流：±500µA
• 在500µA负载电流下，压差为100mV
• 负载调节：0.12µV/µA
• 线路调节：8µV/V
• C_LOAD = 0至2.2nF可稳定运行

产品详情和应用

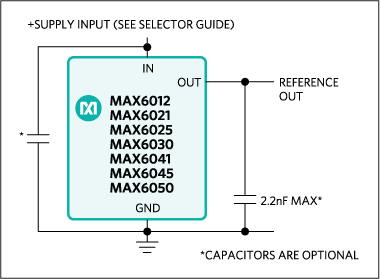

MAX6012、MAX6021、MAX6025、MAX6030、MAX6041、MAX6045、MAX6050精密、低压差、微功耗基准电压源采用微型SOT23-3表面贴装封装。这些器件具有专有的曲率校正电路和激光微调薄膜电阻，可实现<15ppm/°C的低温度系数和优于0.2%的初始精度。这些器件在扩展级温度范围内符合规格。

这些串联模式基准电压源的静态电源电流消耗仅为27µA，并可向负载提供高达500µA的灌电流或拉电流。与消耗过多电源电流且需要外部电阻的传统分流模式（两端子）基准电压源不同，MAX6012系列器件提供的电源电流几乎与电源电压无关（随电源电压的变化仅为0.8µA/V），并且不需要外部电阻。此外，这些内部补偿器件不需要外部补偿电容，并且在高达2.2nF的负载电容下保持稳定。由于不需要外部补偿电容，可在空间受限的应用中节省宝贵的电路板面积。这些器件具有低压差和独立于电源的超低电源电流，因此非常适合电池供电的低压系统。

应用

• 电池供电设备
• 数据采集系统
• 手持式设备
• 硬盘驱动器
• 工业和过程控制系统
