特性

产品详情和应用

AD587代表了先进单芯片基准电压源领域取得的重大进步。它采用专有离子植入嵌入式齐纳二极管，并对高度稳定的薄膜电阻进行激光晶圆调整，从而能够以较低的成本提供出色的性能。

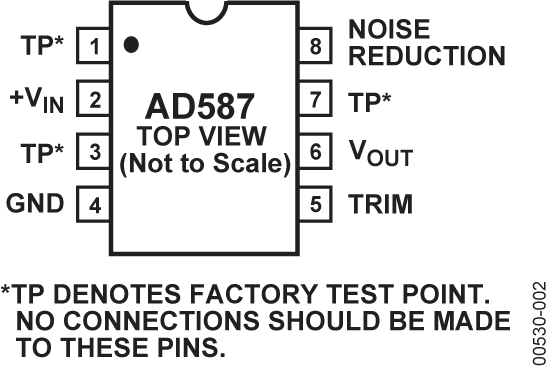

AD587的性能明显高于大多数其它10 V基准电压源。它采用工业标准引脚排列，因此许多系统都可以利用AD587迅速完成升级。

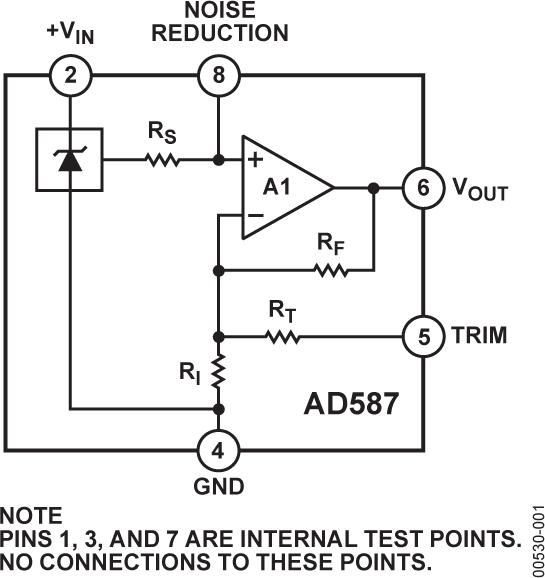

基准电压源设计采用嵌入式齐纳方法，使噪声和漂移均低于带隙基准电压源。该器件还提供降噪引脚，可进一步降低嵌入式齐纳二极管产生的噪声电平。

AD587推荐用作需要外部精密基准电压源的8位、10位、12位、14位或16位DAC的基准电压源。该器件也适合最高14位精度的逐次逼近型或集成式ADC，而且其性能通常优于标准片内基准电压源。

AD587J和AD587K的额定工作温度范围为0°C至70°C，AD587U则为−55°C至+125°C。AD587JQ和AD587UQ提供8引脚CERDIP封装，其它型号提供8引脚SOIC封装（适合表贴应用）或8引脚PDIP封装。

产品聚焦

1. 初始精度和温度系数均进行激光调整，因而在整个温度范围内的误差极低，且无需使用外部器件。在−55°C至+125°C范围内，AD587U保证最大总误差为±14 mV。
2. 可选的精密调整连接，专为要求更高精度的应用而设计。
3. 借助采用工业标准引脚排列的10 V基准电压源，现有系统可立即完成升级。
4. 极低输出噪声。AD587输出噪声典型值为4 μV峰峰值。同时提供降噪引脚，以利用外部电容进一步对噪声进行滤波。
5. 提供符合MIL-STD-883标准的版本。欲了解详细规格特性，请参考 ADI军用和航空航天产品参考手册

数据手册, Rev. H, 9/07
